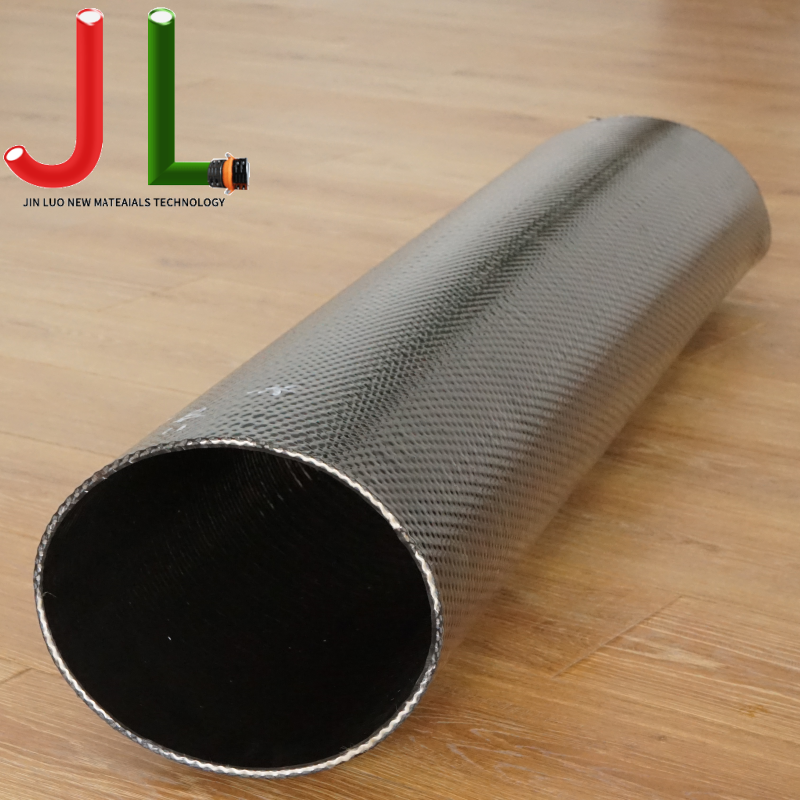

Čo je to hadica na umiestnenie betónu TPU a prečo na nej záleží?

Operácia čerpania betónu závisí od jedného komponentu, ktorému sa málokedy venuje dostatočná pozornosť: výtlačnej hadici. Zle špecifikovaná hadica vedie k predčasnému opotrebovaniu, výpadku nákladov a neplánovaným prestojom – to všetko sa priamo premieta do prekročenia na projekt. The Hadica na umiestnenie betónu TPU sa objavila ako lepšia alternatíva k bežným gumeným hadiciam, ktorá ponúka merateľnú odolnosť proti zápachu, ľahkej manipulácii a dlhých servisných intervaloch. Táto príručka skúmala konštrukciu, výkonnostné kritériá a výberové kritériá, aby pomohla odborníkom v oblasti stavebníctva a obstarávania informovaných rozhodnutí.

Čo robí TPU tým správnym materiálom pre betónové hadice

Vysvetlenie trojvrstvovej koextrudovanej konštrukcie

Výkon a flexibilná hadica na dodávku betónu z TPU začína jeho vnútornou architektúrou. Kvalitné produkty v tejto triede sa vyrábajú pomocou jednorazového koextrúzneho procesu, ktorý spája tri rôzne vrstvy súčasne, čím viac adhezívne rozhranie, ktoré delamináciu v bežnej viacvrstvových hadiciach.

• Vnútorná vrstva podšívky: Termoplastický polyuretánový (TPU) elastomér s hladkým povrchom. Hladký vnútorný priestor minimalizuje prietokový odpor, umožňuje usadzovaniu zvyškového betónu a je chemicky inertný voči zásaditosti cementu a bežných prísad.
• Výstužná vrstva: Vysokopevnostné polyesterové vlákno alebo aramidová tkanina. Táto stredná vrstva zabezpečuje tlakovú únosnosť hadice a rozmerovú stabilitu pri rázovom zaťažení. Vybrané modely obsahujú vodivé vlákna na rozptýlenie statickej elektriny generovanej počas vysokorýchlostného toku kalu.
• Vonkajšia krycia vrstva: TPU TPU aplikovaný elastomérová vrstva cez extrúzie cez nie, ktorá umožňuje materiálne rovnomerne preniknúť do. To vytvára integrovanú väzbu medzi krytom a výstužou – kľúčový faktor odolnosti voči UV žiareniu, ozónu a poveternostným vplyvom.

Táto integrovaná koextrúzie znamená, že všetky tri vrstvy fungujú ako jedna jednotka, čo výrazne zlepšuje odolnosť proti delaminácii v porovnaní s hadicami zo samostatne vyrábaných vrstiev.

Odolnosť voči zápachu a životnosti

Betón je jedným z najviac abrazívnych materiálov dopravovaných cez priemyselnú hadicu. Častice kameniva, najmä hrubépiesok a štrk, progresívna eiu vnútorných stien, ktorá skracuje životnosť hadice. TPU elastoméry majú tvrdosť Shore v rozsahu od 85A do 95A mesiaca a platia sa hodnoty odolnosti proti zápachu 3 až 5-krát vyššie ako štandardný prírodný kaučuk v štandardizovaných testoch DIN 53516. pre ekvivalentné gumové výrobky za podobných podmienok.

Kľúčové technické špecifikácie

Hodnoty tlaku a rozsahu priemeru

V tabuľke nižšie sú zhrnuté typické technické špecifikácie pre Menovitý tlak a špecifikácie hadice na čerpanie betónu TPU v celom dostupnom rozsahu priemerov.

Lay-Flat dizajn a výhody skladovania

Definujúcou vlastnosťou plochá TPU hadica na liatie betónu a stavbu je jeho schopnosť zrútiť sa naplocho pri odtlakovaní. Táto vlastnosť má priamu praktickú hodnotu na staveniskách:

• Ploché skladovanie znížiť prepravný objem približne o 60–70 % v porovnaní s vopred tvarovanými okrúhlymi hadicami rovnakého priemeru.
• Stočené ploché hadice je možné stohovať na paletu, čím sa zmenšuje priestor na skladovanie a skladovanie na mieste.
• Keď sa čerpadlo aktivuje a vnútorný tlak sa zvýši, hadica sa automaticky roztiahne do plného kruhového prierezu, čím sa obnoví plný prietok bez manuálneho zásahu.
• Prispôsobiteľné dĺžky – od štandardných 10-metrových úsekov až po súvislé trasy presahujúce 100 metrov – umožňujú dodávateľom konfigurovať čerpacie potrubie presne pre každé rozloženie projektu.

TPU vs gumobetónová hadica: Porovnanie materiálov

Dodávatelia hodnotiacich Porovnanie TPU vs gumobetónových hadíc pre dodávateľov často sa zameriavajú na počiatočné náklady a prehliadajú celkové náklady na vlastníctvo. Nasledujúce porovnanie sa týka výkonnostných parametrov, ktoré priamo ovplyvňujú prevádzkovú efektivitu a frekvenciu výmeny.

Rozdiel hmotnosti je významný najmä pri ručnej manipulácii. 20-palcová 3-palcová gumová hadica váži približne 56 – 70 kg, zatiaľ čo ekvivalent TPU váži 14 – 21,8 kg – čo znižuje, čo znižuje látku a znižuje riziko poranenia spôsobeného napätím pri premiestňovaní.

Najlepšia aplikácia TPU betónovej hadice

Výškové konštrukcie a rozšírenia čerpadiel

Vo výškových konštrukciách sa betón čerpá vo vertikálnej vzdialenosti, ktoré môžu presiahnuť 100 metrov, čím sa vytvára trvalý tlak v potrubí v rozsahu 20–28 barov. Kvalitná zosilnená konštrukcia Hadica na umiestnenie betónu TPU zachováva rozmerovú stálosť za týchto podmienok bez nadúvania alebo skrútenia. Nízka hmotnosť tiež znižuje kumulatívne zaťaženie časti výložníka čerpadiel a kotviacich bodov lešenia.

Projekty tunelov, mostov a infraštruktúry

Aplikácia s obmedzeným priestorom a priamo vzdialeným prístupom – ako je lemovanie tunelov, výsypy mostov a práce na podzemných základoch – ťažba z formátu skladovania na plochách. Vedenie hadíc je možné vopred navinúť, prepraviť na miesto nalievanie v kompaktnej forme a rýchlo rozvinúť. Rozsah prevádzkových teplôt od -40 °C do 70 °C tiež robí z TPU hadíc vhodnými pre projekty infraštruktúry v chladnom podnebí, kde gumové zmesi môžu stuhnúť alebo prasknúť.

Ako vybrať správnu hadicu na dodávku betónu TPU

Prispôsobenie priemeru hadice výkonu čerpadla

Výber hadice začínajúcim menovitým výstupným objemom čerpadla na betón s maximálnou veľkosťou kameniva v návrhu zmesi. Bežne používané pravidlo je, že vnútorný priemer hadice by mal byť aspoň trojnásobok maximálnej veľkosti kameňa, aby sa šírilo upchatiu. Pre čerpadlá pracujúce pri 60 – 90 m3/h je zvyčajne vhodný vnútorný priemer 4 palce (100 mm). Čerpadlá prívesok s vyšším výkonom, ktorý presahuje 120 m3/h, vo všeobecnosti 5- alebo 6-palcové hadice.

Možnosti vrstvy výstuže

Nižšie uvedená tabuľka sumarizuje možnosti výstuže a ich vhodnosť použitia Menovitý tlak a špecifikácie hadice na čerpanie betónu TPU .

Pre aplikáciu, kde časti hadíc prechádzajú klasifikáciou zón alebo kde sa pripravuje betónový prášok, odporúča špecifikovať model s vystužením vodivými vláknami, aby sa predišlo statickým výbojom.

FAQ

Q1: Aký je rozdiel medzi hadicou na umiestnenie betónu TPU a štandardnou hadicou gumového čerpadla?

Hlavné rozdiely sú materiálové vlastnosti a konštrukčné riešenie. Hadica na umiestnenie betónu TPU používa termoplastický polyuretán ako na vnútornú výstelku, tak aj na vonkajší kryt, ktorý poskytuje 3 až 5-krát vyššiu odolnosť proti zápachu v porovnaní so štandardnými prírodnými kaučukovými zmesami. Hadice TPU sú tiež ľahšie – zvyčajne o 40 – 50 % ľahšie na meter – ponúkajú plochý dizajn, ktorý zjednodušuje skladovanie a skladovanie. Gumové hadice sú predtvarované v okrúhlom profile a nemožno ich skladovať naplocho. Počas celého životného cyklu projektu dlhšia životnosť mala TPU vo všeobecnosti vedie k nižšiemu celkovému nákladu na vlastníctvo na rozdiel od vyššej počiatočnej jednotkovej ceny.

Q2: Aký pracovný tlak dokáže hadica na čerpanie betónu TPU bezpečne zvládnuť?

Pracovný tlak závisí od vnútorného priemeru a špecifikácie výstuže. Pre 2-palcové a 3-palcové modely s vysokopevnostnou polyesterovou alebo aramidovou výstužou sú dosiahnuteľné pracovné tlaky až do 85 barov, s deštrukčnými tlakmi s bezpečnostným výkonom 3:1 (255 barov). Väčšie priemery pracujú pri nižších pracovných tlakoch v dôsledku geometrie namáhania obruče: 6-palcový model je zvyčajne dimenzovaný na pracovný tlak 30 barov. Vždy si overte certifikáciu špecifického tlaku pre šaržu produktu a použite primeranú bezpečnostnú rezervu založenú na rázovom tlaku čerpadla, nie iba na výstupnom tlaku v ustálenom stave.

Q3: Ako by sa mala na dodávku betónu TPU mala udržiavať a používať?

Prepláchnutie hadice čistou vodou ihneď po každom naliatí je najdôležitejším krokom údržby. Betón začína tuhnúť v priebehu 30 – 45 v podmienkach a všetky posledné minúty, ktoré zostali vo vývrte, vytvrdzujú na teplý nános, ktorý zužuje dráhu toku a urýchľuje namáhanie vnútorných stien. Pomocou stlačeného vzduchu alebo tlaku vody je možné hadicu poháňať penové čistiace prasiatko alebo gumenú gumu, aby sa odstránil zvyškový betónový kal. Po prepláchnutí by mala byť hadica uložená naplocho, mimo dosahu priameho slnečného žiarenia a kvapalín na báze ropy, ktoré môžu časom degradovať zlúčeninu TPU. Pravidelná prasknutie vonkajšieho krytu, korózie koncovky a opotrebovania používania mala vykonávať každé 3 mesiace pri bežnom používaní.

Referencie

• ACI 304R-00: Návod na meranie, miešanie, prepravu a ukladanie betónu. Americký betónový inštitút.
• DIN 53516: Testovanie gumy a elastomérov – Stanovenie odolnosti proti zápachu. Deutsches Institut fur Normung.
• ISO 1307: Gumové a plastové hadice – priemery dier a tolerancií. Medzinárodná organizácia pre normalizáciu.
• EN 12843: Prefabrikované betónové výrobky – Stožiare a stĺpy. Európsky výbor pre normalizáciu (referenčná norma pre dopravu betónu v prefabrikovaných systémoch).
• ASTM D412: Štandardné skúšobné metódy pre vulkanizovanú gumu a termoplastické elastoméry – ťah. ASTM International.
