Čo je to hadica na prasknutie a ropné pole?

Vo vysokom svete ťažby a ťažby ropy a zemného plynu je každý komponent v reťazci prenosu kritických tekutín. Medzi nimi je skromná hadica všetko, len nie jednoduchá; je to presne skonštruované záchranné lano, ktoré odoláva náročným podmienkam, aby operácie plynuli bezpečne a efektívne. A Hadica na zlomenie a ropné pole jeizované špecializované zariadenie určené na prepravu rôznych agresívnych médií – od vysokotlakovej štiepnej tekutiny a abrazívneho vrtného kalu až po vyrobenú a ropu – pri extrémnych tlakoch, ktoré využívajú dynamické namáhanie. Porucha jednej hadice môže viesť k nákladným prestojom, environmentálnym nehodám a vážnym bezpečnostným rizikám. Pochopenie inžinierstva za týmito hadicami, od ich robustnej konštrukcie až po prísne normy, ktoré musia splniť, je potrebné pre inžinierov, špecialistov na obstarávanie a operátorov v teréne. Táto príručka sa ponorí do anatómie týchto životne dôležitých komponentov a kľúča špecifikácie vysokotlakovej frac hadice , krajina Certifikácia hadíc API 7K frac úlohu lámacia hadica vystužená oceľovým drôtom dizajnov. Poskytneme tiež praktický návod na kritické aplikácie v teréne, ako napríklad vedieť, kedy naplánovať výmena hadice bahna od ropného poľa a ako si vybrať správne vypúšťacia hadica z ropného poľa na prenos vody operácií. Spojením hlbokého technického poznania s praktickosťou na úrovni terénu slúži tento článok ako komplexný zdroj pre každého, kto je zodpovedný za špecifikáciu, údržbu alebo prevádzku týchto základných aktív.

Anatómia vysokovýkonnej Frac hadice

Mimoriadna pružnosť kvalitnej lámavej hadice nie je náhoda; je výsledkom precízne vrstvenej konštrukcie, kde každá vrstva plní odlišnú a životne dôležitú funkciu. Vo svojom jadre dizajn vyvážiť zdanlivo protichodné požiadavky: nesmiernu pevnosť s pružnosťou, chemickú odolnosť s odolnosťou proti zápachu a dlhú životnosť tak zvládnuteľnú hmotnosť. Tento viacnásobný prístup začína rúrkou alebo vložkou, najvnútornejšia vrstva v priamom kontakte s dopravovanou tekutinou. sa vyrába zo špecializovaného syntetického kaučuku alebo termoplastických polyuretánových zlúčenín formulovaných tak, aby odolávali degradácii chemických látok, kyselín a výplňových látok, ktoré sa nachádzajú v štiepiacich kvapalinách. Túto vložku obklopuje výstužná vrstva, skutočná chrbtica hadice, ktorá určuje jej tlakovú únosnosť. Toto je miesto lámacia hadica vystužená oceľovým drôtom Odlišuje sa tým, že využíva viacero špirál alebo opletení z vysokopevnostného oceľového drôtu, aby odolal extrémnym vnútorným tlakom a odolal pulzujúcej únave z cyklov čerpadiel. Nakoniec krycia vrstva pôsobí ako prvá línia obrany proti vonkajšiemu prostrediu. Je navrhnutý tak, aby bol výnimočne húževnatý, odolný voči poveternostným vplyvom, ozónu, UV žiareniu, olejom a fyzickému oderu v dôsledku ťahania po nerovnom teréne, čím sa zaisťuje integrita kritickej výstuže pod ním.

• Vnútorná vložka: Vyrobené zo odolných voči olejom a zápachu, ako je NBR, HNBR alebo polyuretán na ochranu pred chemikáliami vnútorných tekutín.
• Výstužná vrstva: Vysokopevnostný oceľový drôt špirálovito navinutý alebo opletený vo viacerých vrstvách, aby poskytoval maximálny tlak pri rozťahovaní a odolnosti proti impulznej únave.
• Ochranný kryt: Robustná vonkajšia vrstva odolná voči poveternostným vplyvom, často vyrobený zo syntetického kačuku, ako je CR alebo CSM, navrhnutá tak, aby odolala zneužívaniu v teréne.
• Koncové armatúry: Kované oceľové príruby alebo závitové armatúry bezpečne pripevnené kovaním alebo krimpovaním, aby nevznikli nepriepustnú zostavu s vysokou integritou.

Dekódovanie kľúčových ukazovateľov výkonu: Špecifikácie vysokotlakovej hadice Frac

Výber správnej hadice si vyžaduje jej dôkladné pochopenie špecifikácie vysokotlakovej frac hadice . Tieto zverejnené metriky nie sú len čísla; sú zárukou limitov výkonu za definovaných podmienok. Najkritickejšia špecifikácia je pracovný tlak (WP), jediný trvalý tlak, s ktorým je hadica pre bezpečnú manipuláciu. Rovnako dôležitý je minimálny deštrukčný tlak (MBP), ktorý je typicky násobkom WP (napr. 4:1), ktorý predstavuje konečný bod zlyhania. Skúšobný tlak (TP) je tlak aplikovaný počas testovania v továrni, zvyčajne nad WP, ​​ale pod MBP. Medzi ďalšie dôležité špecifikácie patrí vnútorný priemer (ID), ktorý ovplyvňuje prietok a pokles tlaku; polomer ohybu, ktorý udáva, ako tesne hadicu ohnúť bez poškodenia alebo poškodenia; a teplotný rozsah pre médium aj okolité prostredie. Presné prispôsobenie týchto špecifikácií výkonu pumpy, vlastnosti kvapaliny a rozmiestnenie vašich miest je základom zaistenia a spoľahlivej prevádzky.

Kritické aplikácie a návod na výmenu

Teoretická dokonalosť hadice je jej praktickou liečbou. Dve z najnáročnejších a najbežnejších použití v tejto oblasti zdôrazňujú rôzne aspekty výkonu hadice a riadenia životného cyklu. Na strane vysokého tlaku sú tepny prevádzky hadice pripojené k čerpadlám na kal a čerpadlá Frac, ktoré manipulujú s abrazívnymi vysokotlakovými kvapalinami. Na strane veľkého objemu, vypúšťanie hadíc na prepravu vody riadi masívne prietoky potrebné pre operácie štiepenie a manipuláciu s tekutinami, kde môže byť nižší tlak, ale životnosť a účinnosť prietoku sú kľúčové.

Systémy čerpadiel na železnici: Srdce vŕtania

Hadice kalových čerpadiel fungujú v prostredí z najnebezpečnejších, neustále vystavených vysokotlakovým pulzáciám a abrazívnemu vrtnému bahnu. Vedieť, kedy byť výmena hadice bahna od ropného poľa je kritická zručnosť, ktorá zvažuje bezpečnosť a prevádzkovú ekonomiku. Čakanie na katastrofu nie je nikdy možné. Medzi kľúčové indikátory výmeny patria viditeľné praskliny alebo silné odreniny na kryte, ktoré odhaľujú výstužné drôty, lokalizované výstupy alebo opuchy, čo obsahuje oddelenie vnútornej vrstvy, výrazné a pretrvávajúce netesnosti v armatúre alebo hadici, ktoré presahuje svoju odporúčanú životnosť na základe tlakových cyklov. Implementácia proaktívneho plánu výmeny na základe prevádzkových hodín a pravidelných nákladov, zdokumentovaných kontrol je z hľadiska efektívnejšieho riešenia neplánovaných odstávok.

Prevod vody a manipulácia s tekutinami: Správa veľkých objemov

Pre operácie, ako je dodávanie vody do mixérov na frakcie alebo prenášanie vyrobenej vody, sa často používa iný profil hadice. An vypúšťacia hadica z ropného poľa na prenos vody je navrhnutý tak, aby optimalizoval pre veľký vnútorný priemer, nízky prietokový odpor a výnimočnú odolnosť voči ťahaniu a drveniu. je stále robustná, jej vystuženie môže využívať vysokopevnostné textilné vložky, ako je polyester aramid, namiesto alebo v kombinácii s ľahším oceľovým drôtom, čím sa vytvorí väčšia a niekedy je ľahšia hadica vhodná na použitie na dlhé vzdialenosti. Kľúčové špecifikácie sa zameriavajú na ID pre prietok, schopnosť (ak sa používa na saní čerpadlá) a výnimočnú odolnosť krytu proti zápachu.

FAQ

Ako často by sa mala vymieňať vysokotlaková frac hadica?

Neexistuje jediná odpoveď na základe času, frekvencie výmeny závisí od cyklu pracovného tlaku, abrazivity a podmienok prostredia. Najlepšou praxou je dodržiavať program údržby podľa stavu. Hadice by mali byť ihneď vymeniť, ak preverí sa prípadná verzia krytu odhaľujúce výstuž, vydutia, hlboké zárezy alebo stvrdnutú/prasknutú gumu. Okrem toho výrobcovia často poskytujú odporúčanú životnosť na základe maximálneho pracovného tlaku a impulzných cyklov. Aktívna hadica ako súčasť plánu plánovanej údržby na základe pokynov výrobcu a prísnych kontrolných záznamov je dostatok a ekonomickejšia ako reakcia na poruchy.

Čo znamená „bezpečnostný faktor 4:1“ na hadici?

Bezpečnostný faktor 4:1 (alebo podobný pomer ako 3:1 alebo 5:1) je kritickým konštrukčným princípom. Znamená to, že minimálny deštrukčný tlak hadice (MBP) je štyrikrát vyšší ako jej menovitý pracovný tlak (WP). Napríklad hadica WP 10 000 PSI by mala MBP aspoň 40 000 PSI. Táto veľká rezerva za tlakové skoky, možné podhodnotenie tlaku v systéme, ktorý môže obsahovať materiál v priebehu času a nepredvídané napätie. Je to základný bezpečnostný nárazník. Pri hodnotení špecifikácie vysokotlakovej frac hadice , vyšší bezpečnostný faktor vo všeobecnosti robustnejší a konzervatívnejšie navrhnutý produkt.

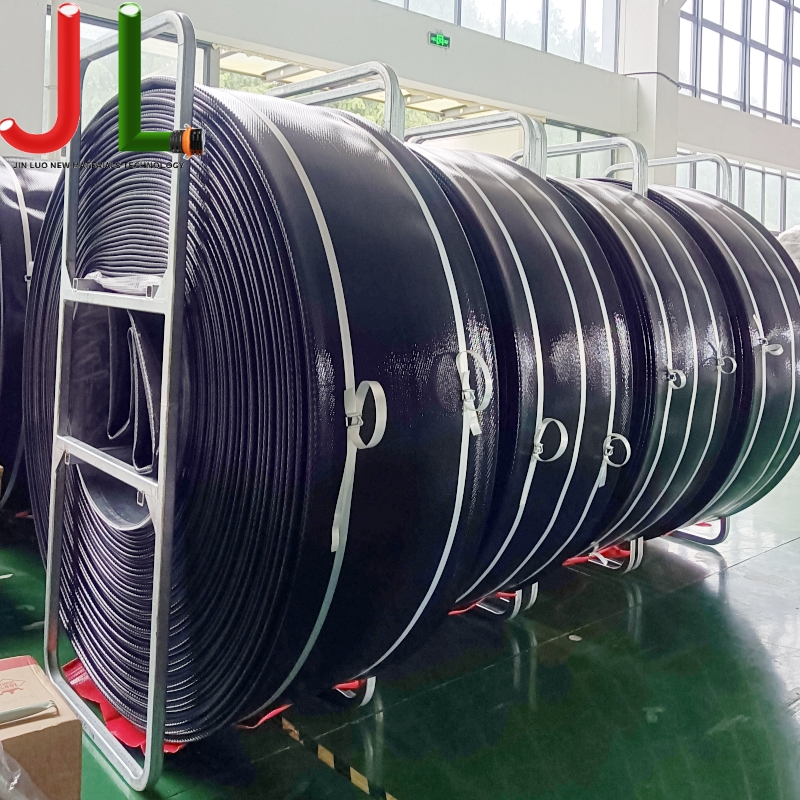

Aký je rozdiel medzi "layflat" hadicou a štandardnou gumenou hadicou na prenos vody?

Štandardná gumová vypúšťacia hadica je zvyčajne okrúhla a udržiavaná si nájsť svoj tvar, keď je prázdna, často so špirálovým drôtom, aby sa vám podarilo kolaps pri nasávaní. Lamená hadica, často používaná ako vypúšťacia hadica z ropného poľa na prenos vody , je tak flexibilný, keď je prázdny, úplne sa sploštil, čo bolo inštalované rolovanie, preprava a skladovanie na veľkú dĺžku. Layflat hadice sú bežne vyrábané z PVC alebo polyuretánom potiahnutých textílií. Sú vynikajúce pre, vysokoobjemové vodovodné potrubie nad zemou, ale vo všeobecnosti majú nižší tlak a menšiu odolnosť proti zápachu ako robustná okrúhla gumová vypúšťacia hadica určená na trvalejšie alebo odolnejšie služby.
