Pochopenie vypúšťacích hadíc

1. Čo sú vypúšťacie hadice?

Vypúšťacie hadice sú flexibilné rúrky určené na prepravu kvapalín, polotuhých látok alebo plynov z jedného miesta na druhé pod tlakom. Na rozdiel od sacích hadíc (ktoré vťahujú materiál dovnútra), vypúšťacie hadice sú skonštruované tak, aby odolali vnútornému tlaku, vďaka čomu sú nevyhnutné v odvetviach, kde sa vyžaduje riadený prietok a smerový prenos.

Primárne funkcie výtlačných hadíc

• Prenos materiálu: Premiestnite vodu, chemikálie, kal alebo abrazívne pevné látky.
• Spracovanie tlaku: Navrhnuté tak, aby vydržali čerpacie sily bez kolapsu.
• Trvanlivosť: Odolné voči opotrebovaniu, zalomeniu a vplyvom prostredia.

Kľúčové odvetvia využívajúce výtlačné hadice

Výtlačná hadica vs. sacia hadica: Kľúčové rozdiely

Základné parametre na identifikáciu výtlačných hadíc

• Vnútorný priemer (ID): Pohybuje sa od ½ palca do 12 palcov, v závislosti od potrieb prietoku.
• Hodnotenie tlaku: Merané v PSI/bar (napr. 150 PSI pre štandardný prenos vody).
• Rozsah teplôt: Niektoré hadice zvládajú -40 °F až 200 °F (-40 °C až 93 °C).
• Materiálová kompatibilita: Guma (odolná proti oderu), PVC (ľahká) alebo špeciálne zmesi (odolné voči chemikáliám).

Prečo sú vypúšťacie hadice dôležité
Ich schopnosť zvládnuť tlakový tok robí vypúšťacie hadice kritické pri predchádzaní únikom, rozliatiam a prevádzkovým prestojom. Výber správneho typu zaisťuje účinnosť, bezpečnosť a dlhú životnosť v náročných prostrediach.

2. Pochopenie vypúšťacích hadíc: typy, aplikácie a sprievodca výberom

Typy vypúšťacích hadíc

1. Gumové vypúšťacie hadice

• Konštrukcia: Vystužené tkaninou alebo oceľovým drôtom
• Rozsah tlaku: 150-300 PSI
• Rozsah teplôt: -40 °F až 200 °F (-40 °C až 93 °C)
• Najlepšie pre: Abrazívne materiály, aplikácie oleja a vody
• Výhody: Vynikajúca flexibilita, odolná voči zlomeniu, trvácna

2. Vypúšťacie hadice z PVC

• Konštrukcia: Materiál PVC so špirálovou výstužou
• Rozsah tlaku: 100-250 PSI
• Rozsah teplôt: 32 °F až 140 °F (0 °C až 60 °C)
• Najlepšie pre: Ľahký prenos vody, chemické aplikácie
• Výhody: Ľahký, odolný voči korózii, cenovo dostupný

3. Termoplastické vypúšťacie hadice

• Konštrukcia: Viacnásobné termoplastické vrstvy
• Rozsah tlaku: 200-400 PSI
• Rozsah teplôt: -60 °F až 275 °F (-51 °C až 135 °C)
• Najlepšie pre: Chemický prenos, potravinárske aplikácie
• Výhody: Chemicky odolný, nekontaminujúci

4. Kompozitné/materiálovo špecifické hadice

• Špeciálne typy:
  • Hadice odolné voči chemikáliám (obloženie PTFE)
  • Hadice odolné voči oderu (extra hrubé steny)
  • Potravinárske hadice (materiály schválené FDA)
• Rozsah tlaku: Líši sa podľa konštrukcie (150 – 600 PSI)
• Rozsah teplôt: Líši sa materiálom

Aplikácie výtlačných hadíc

Sprievodca výberom vypúšťacej hadice

1. Úvahy o materiálovej kompatibilite

• voda: Štandardná guma alebo PVC
• Oleje/palivá: Gumové zmesi odolné voči olejom
• Kyseliny/zásady: PTFE alebo špeciálna guma
• Abrazívne kaly: Extra hrubá guma s podšívkou odolnou voči opotrebovaniu

2. Požiadavky na veľkosť a prietok

• Sprievodca výberom priemeru:
  • 1-2" pre nízkoobjemové aplikácie
  • 3-6" pre mierny prietok
  • 8" pre prenos veľkého objemu
• Prietok: Prispôsobte veľkosť hadice kapacite čerpadla

3. Tlakové a teplotné faktory

• Pracovný tlak: Vždy prekračujte tlak v systéme o 25 %
• Trhací tlak: Minimálny 4x pracovný tlak
• teplota: Overte, či hodnota hadice zodpovedá teplote kvapaliny

4. Potreby posilnenia

• Štandardné clo: Jedna vrstva látky (150 PSI)
• Ťažké zaťaženie: Viac vrstiev látky (300 PSI)
• Extra ťažké zaťaženie: Výstuž z oceľového drôtu (400 PSI)

5. Pružnosť vs. tuhosť

• Vysoká flexibilita: Vyžaduje sa na premiestňovanie zariadení
• Tuhšie hadice: Lepšie pre vysokotlakové aplikácie

6. Ukončite pripojenia

• Bežné typy:
  • Kovanie Camlock
  • Závitové konce NPT
  • Prírubové spoje
• Tip na výber: Prispôsobte sa existujúcemu vybaveniu zariadenia

Tabuľka na porovnanie výkonu

Osobitné úvahy

• Statická vodivosť: Vyžaduje sa pre horľavé kvapaliny
• UV odolnosť: Dôležité pre vonkajšie použitie
• Polomer ohybu: Minimálne zakrivenie pred obmedzením prietoku
• Súlad s predpismi: NSF, FDA alebo iné priemyselné štandardy

3. Kľúčové vlastnosti vysokokvalitných výtlačných hadíc

1. Špecifikácie tlakového výkonu

• Hodnotenie pracovného tlaku:
  • Štandardné zaťaženie: 150-250 PSI
  • Ťažký duty: 250-400 PSI
  • Priemyselná kvalita: 400-600 PSI
• Bezpečnostná rezerva tlaku pri roztrhnutí:
  • Minimálny bezpečnostný pomer 4:1 (tlak pri roztrhnutí verzus pracovný tlak)
  • Príklad: Hadica 300 PSI by mala mať hodnotu prasknutia 1200 PSI

2. Faktory trvanlivosti materiálu

3. Konštrukcia výstuže

• Štandardné výstuže:
  • Jedna textilná vrstva (150-200 PSI)
  • Dvojité textilné vrstvy (200-300 PSI)
  • Oceľový drôt špirála (300-600 PSI)
• Porovnanie výstuže:
  • Tkanina: Lepšia flexibilita, nižšia hmotnosť
  • Drôt: Vyššia tlaková kapacita, odolnosť proti zalomeniu

4. Rozsahy tolerancie teploty

5. Charakteristiky prietokovej účinnosti

• Dizajn s hladkým vývrtom:
  • Minimálna strata trením (meraná v PSI pokles na 100 stôp)
  • Typické hodnoty: pokles 2-5 PSI pri menovitom prietoku
• Konzistencia vnútorného priemeru:
  • Tolerancia: ±3% menovitej veľkosti
  • Zabraňuje obmedzeniu prietoku v zákrutách

6. Bezpečnostné osvedčenia

• Kritické certifikácie:
  • NSF/ANSI 61 pre pitnú vodu
  • FDA 21 CFR pre styk s potravinami
  • ATEX pre výbušné prostredie
  • Zoznam UL pre požiarnu odolnosť

7. Porovnanie fyzikálnych vlastností

8. Špeciálne funkcie výkonu

• Disipatívne: Povrchový odpor <10^5 ohmov (pre horľavé kvapaliny)
• Antimikrobiálne: Pre potravinárske/farmaceutické aplikácie
• Neoznačenie: Dôležité pre prostredie čistých priestorov
• Plávacia schopnosť: Penové jadro pre námorné aplikácie

9. Štandardy testovania vytrvalosti

• Hodnotenie cyklu Flex: Minimálne 50 000 cyklov (ASTM D380)
• Testovanie impulzov: 100 000 tlakových cyklov (SAE J343)
• Testovanie oderu: Minimálne 500 cyklov (ISO 6945)

4. Údržba a bezpečnostné tipy pre vypúšťacie hadice

1. Pokyny pre správne skladovanie

• Ideálne skladovacie podmienky:
  • teplota: 32°F to 100°F (0°C to 38°C)
  • Vlhkosť: Pod 65% RH
  • Vyhnite sa priamemu slnečnému žiareniu (degradácia UV žiarenia)
• Skladovacia poloha:
  • Položte naplocho alebo zaveste vertikálne
  • Nikdy neskladujte so zalomením alebo ostrými ohybmi
  • Minimálny polomer ohybu: 10x priemer hadice

2. Kontrolný zoznam rutinnej kontroly

3. Postupy čistenia podľa aplikácie

• Voda/odpadová voda: Opláchnite čistou vodou pri 1,5-násobku pracovného tlaku
• Chemický prenos: Trojité opláchnutie kompatibilným rozpúšťadlom
• Olej/palivo: Vyčistite roztokom čistiaceho prostriedku (pH 7-9)
• Kal/pevné látky: Mechanická kefka čistenie vzduchom

4. Protokol tlakovej skúšky

• Frekvencia: Štvrťročné na nepretržité používanie
• Testovacia metóda: Hydrostatická skúška pri 1,5-násobku pracovného tlaku
• Trvanie: 30 minút minimálne
• Kritériá prijatia: <2% pokles tlaku, žiadne viditeľné netesnosti

5. Bezpečnostné parametre manipulácie

6. Prevádzkové osvedčené postupy

• Inštalácia:
  • Dodržujte minimálny polomer ohybu 5x
  • Používajte správne podpery každých 3-5 stôp
• Prevádzka:
  • Vyhnite sa náhlym tlakovým rázom (>10% PSI/s)
  • Maximálna rýchlosť prúdenia: 20 stôp/s pre kvapaliny
• Vypnutie:
  • Postupné znižovanie tlaku
  • Pred uskladnením dokončite drenáž

7. Špeciálne požiadavky na produkty Jiangsu Jinluo

Dané Jiangsu Jinluo New Material Technology Co., Ltd so špecializáciou na polyuretánové a priemyselné hadice (priemer 2-16 palcov), venujte pozornosť týmto špecifickým aspektom údržby:

• Polyuretánové hadice:
  • Zvýšená chemická odolnosť, ale vyhýbajte sa silným kyselinám
  • Vynikajúca odolnosť proti oderu (o 50% lepšia ako štandardná guma)
  • Skladovateľnosť: 5 rokov (nepoužívané v správnych podmienkach)
• Hadice s veľkým priemerom (8-16 palcov):
  • Vyžadovať špeciálne čistiace zariadenia
  • Potrebujete zosilnené nosné konštrukcie
  • Frekvencia kontrol: Mesačne pri nepretržitom používaní

8. Techniky predĺženia života

• Rotačný systém: V náročných aplikáciách striedajte viacero hadíc
• Ochranný návlek: Na kontaktných miestach pridajte ochranu proti oderu
• Údržba koncovej armatúry: Ročné mazanie závitov/kontrola
• Tlakové cyklovanie: Postupne zvyšujte/znižujte tlak

9. Likvidácia a recyklácia

• Známky konca života:
  • Šírenie trhlín > 30 % dĺžky
  • Pokles menovitého tlaku > 25 %
  • Trvalá deformácia >5% priemer
• Súlad so životným prostredím:
  • Oddelené podľa typu materiálu (guma/PVC/TPU)
  • Dodržiavajte miestne predpisy pre priemyselnú likvidáciu hadíc

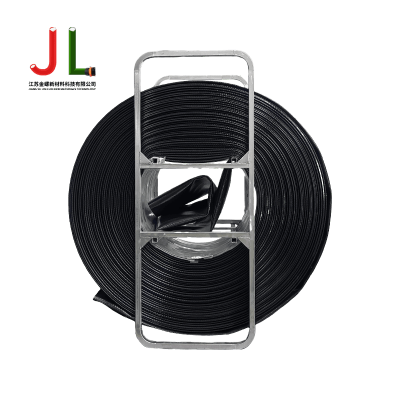

Jinluo Heavy-Duty polyuretánová tlaková hadica – Flexibilná vystužená TPU plochá hadica
