Hadica na prenos vody z ropného poľa: Frac hadica a vysokotlaková príručka

Hadica na prenos vody pre operácie na ropných poliach

Hadica na prepravu vody z ropného poľa existuje na vyriešenie veľmi špecifického problému: rýchle premiestňovanie veľkých objemov vody cez terén, ktorý nemá pevnú infraštruktúru potrubia, a potom túto hadicu zbaliť a znova presunúť, keď sa pracovisko zmení. To je dôvod, prečo hadica na prenos vody z ropného poľa vyzerá tak odlišne od pevnej rúrky používanej v trvalých inštaláciách – musí sa zložiť naplocho, naložiť na nákladné auto alebo navijak a premiestniť v priebehu niekoľkých hodín, nie dní.

V praxi táto kategória hadíc pokrýva niekoľko odlišných použití v rámci jedného projektu na ropnom poli: presun sladkej vody do vrtu pred frakčnou prácou, prenos vyrobenej alebo spätne tečúcej vody do skladu alebo likvidácie a zabezpečenie dočasných prívodných potrubí medzi zdrojmi vody a zmiešavacím zariadením. Každé z týchto použití má mierne odlišné požiadavky na tlak a objem, ale zdieľajú rovnakú základnú požiadavku na hadicu, ktorá sa dá rýchlo položiť, vydrží aj na nerovnom teréne a dá sa bez poškodenia obnoviť na opätovné použitie na ďalšej podložke.

Prečo sa polyuretánová hadica na prenos vody stala štandardom

Polyuretánová hadica na prenos vody do značnej miery nahradila staršiu gumu a hadicu na báze PVC v aplikáciách na ropných poliach, pretože TPU (termoplastický polyuretán) ponúka kombináciu vlastností, ktoré je ťažké dosiahnuť: vysoká pevnosť v ťahu vzhľadom na hmotnosť, silná odolnosť voči oderu z pieskových a štrkových povrchov a stabilný výkon pri teplotných výkyvoch bežných v oblastiach ropných polí, od letných horúčav po zimné mrazivé podmienky.

Typická polyuretánová hadica pre ropné polia má koextrudovanú konštrukciu: vnútorná vložka z TPU v kontakte s kvapalinou, tkaná výstužná vrstva (zvyčajne vysokopevnostný polyester), ktorá prenáša tlakové zaťaženie, a vonkajší kryt z TPU, ktorý bráni odieraniu sa cez podložku. Táto vrstvená štruktúra umožňuje, aby sa hadica zložila úplne naplocho na prepravu a skladovanie a potom sa zaokrúhlila na plný otvor, keď je čerpadlo v prevádzke. V porovnaní s oceľovou rúrkou alebo pevnou polyrúrou môže polyuretánová hadica rovnakého priemeru naložiť, vyložiť a rozložiť menšia posádka za zlomok času.

Požiadavky na tlak na hydraulickú lámavú hadicu a Frac hadicu

Hadica na hydraulické lámanie je na náročnejšom konci kategórie hadíc pre ropné polia. Zatiaľ čo nízkotlakové rozvody vody napájajúce frac podložku sú zvyčajne dimenzované v rozsahu väčšiny štandardných plochých hadíc, frac hadica používaná bližšie k čerpadlu a ústiu vrtu môže byť vystavená oveľa vyššiemu a rýchlejšiemu cyklickému tlaku – faktoru, na ktorom záleží rovnako ako samotné číslo vrcholu, pretože opakované tlakové cykly unavujú výstužné vrstvy rýchlejšie ako tlak v ustálenom stave.

Kvôli tomuto cyklickému správaniu špecifikácie frac hadíc zvyčajne uvádzajú pracovný tlak aj samostatné hodnotenie únavy alebo životnosti a kupujúci hodnotiaci dodávateľov by sa mali pýtať na oboje, a nie na samotný pracovný tlak. Kvalita výstuže – typ vlákna, hustota väzby a to, ako dobre sa výstužná vrstva spája s vnútornou a vonkajšou vrstvou TPU počas koextrúzie – má priamy vplyv na to, koľko tlakových cyklov môže hadica vydržať, kým sa výkon zníži.

• Pracovný tlak: tlak, na ktorý je hadica dimenzovaná nepretržite počas normálnej prevádzky.
• Trhací tlak: prah zlyhania, zvyčajne niekoľkonásobok pracovného tlaku ako bezpečnostná rezerva.
• Hodnotenie únavy pri cykle: ako sa hadica správa pri opakovanom natlakovaní a odtlakovaní, čo je obzvlášť dôležité pre časti hadice Frac a hadice susediace s čerpadlom.

Vysoký tlak Hadica ropného poľa : Zhodujúce sa hodnotenia s úlohou

Nie každá hadica na ropnom poli musí byť dimenzovaná na maximálny tlak a špecifikácia vysokotlakovej hadice pre ropné pole, kde by sa použilo štandardné tlakové vedenie na prenos vody, jednoducho zvyšuje zbytočné náklady a hmotnosť. Praktickým prístupom je zmapovať tlakovú zónu lokality – od nízkotlakových prívodných potrubí sladkej vody cez stredotlakové prenosové úseky až po vysokotlakové potrubia najbližšie k čerpaciemu zariadeniu – a zvoliť priemer hadice a menovitý tlak pre každú zónu samostatne.

Nadmerná špecifikácia každého potrubia na mieste na najvyšší dostupný tlak nie je skratkou k bezpečnosti – zvyčajne to znamená ťažšiu a drahšiu hadicu v častiach, kde to nie je potrebné, zatiaľ čo skutočným slabým bodom systému je často spojka alebo pripojenie, a nie samotné telo hadice.

Priemyselné hadice na ropu a plyn: Za prenos vody

Priemyselné hadice na ropu a plyn pokrývajú širšiu škálu úloh ako samotná preprava vody, aj keď manipulácia s vodou je zvyčajne najobjemnejšou aplikáciou podľa dĺžky nasadenej hadice. Aplikácie olejových a plynových hadíc na typickom mieste môžu zahŕňať manipuláciu s produkovanou vodou, dočasný prenos paliva pre generátory a zariadenia na mieste, prenos bahna a kalu počas vŕtacích operácií a odvodňovanie nízko položených oblastí okolo podložky počas vlhkého počasia.

Každé z týchto použití kladie rôzne požiadavky najmä na vnútornú vložku, pretože chemická kompatibilita medzi manipulovanou kvapalinou a materiálom vložky je to, čo určuje životnosť viac ako samotný tlak. Vložka vhodná na prepravu čerstvej vody nie je automaticky vhodná na manipuláciu s vyrobenou vodou s vyššou slanosťou alebo stopovými uhľovodíkmi, preto stojí za to overiť si kompatibilitu tekutín s dodávateľom skôr, ako sa predpokladá, že jedna špecifikácia hadice bude slúžiť každej úlohe na mieste.

Aplikácie vŕtacích hadíc

Aplikácie vŕtacích hadíc sa líšia od kategórií prenosu vody a lámania v tom, že hadica často manipuluje s vodou používanou na podporu aktívnych vŕtacích operácií, a nie na lámanie kvapaliny pod vysokým cyklickým tlakom – myslite na zásobovanie vrtnou vodou, potlačenie prachu a dočasné odvodnenie okolo miesta vŕtania. Spoľahlivosť objemu a nepretržitého prietoku tu má tendenciu byť dôležitejšia ako maximálny tlak, pretože prerušenie dodávky vody na plošinu môže priamo oddialiť vŕtanie.

Pretože miesta vŕtania sa často premiestňujú, pretože podložky sa vyvíjajú postupne, pri rozhodovaní o výbere má mimoriadnu váhu hmotnosť hadice a jednoduchosť premiestňovania. Plochá polyuretánová hadica, ktorú môže malá posádka naložiť, prepraviť a znovu položiť v rámci zmeny, má v tejto špecifickej úlohe skutočnú prevádzkovú výhodu oproti ťažším alternatívam gumy alebo pevných rúrok, a to aj v prípade, že samotné tlakové požiadavky sú relatívne nízke.

Sprievodca výberom hadíc pre ropné pole

Výber správnej hadice pre aplikáciu na ropné polia spočíva v krátkom zozname otázok, ktoré sa musia prepracovať v poradí, a nie od priemeru alebo ceny.

1. S akou kvapalinou sa manipuluje a či má vnútorná vložka potvrdenú chemickú kompatibilitu s ňou – sladká voda, vyrobená voda a vrtná kvapalina kladú na vložku odlišné požiadavky.
2. Aký je skutočný pracovný tlak zóny, ktorú bude táto hadicová časť obsluhovať, a či musí vydržať opakované tlakové cykly ako pri potrubiach susediacich s frakciou, alebo ustálený prietok ako pri prenose vody.
3. V akom teréne bude hadica ťahaná alebo položená a či vonkajší kryt potrebuje dodatočnú odolnosť proti oderu.
4. Ako často sa bude hadica premiestňovať a na hmotnosti a kompatibilite s navijakom záleží viac, ako by to bolo pri polopermanentnej šnúre.
5. Aký priemer poskytuje požadovaný prietok bez predimenzovania potrubia a zbytočného pridávania hmotnosti a nákladov.

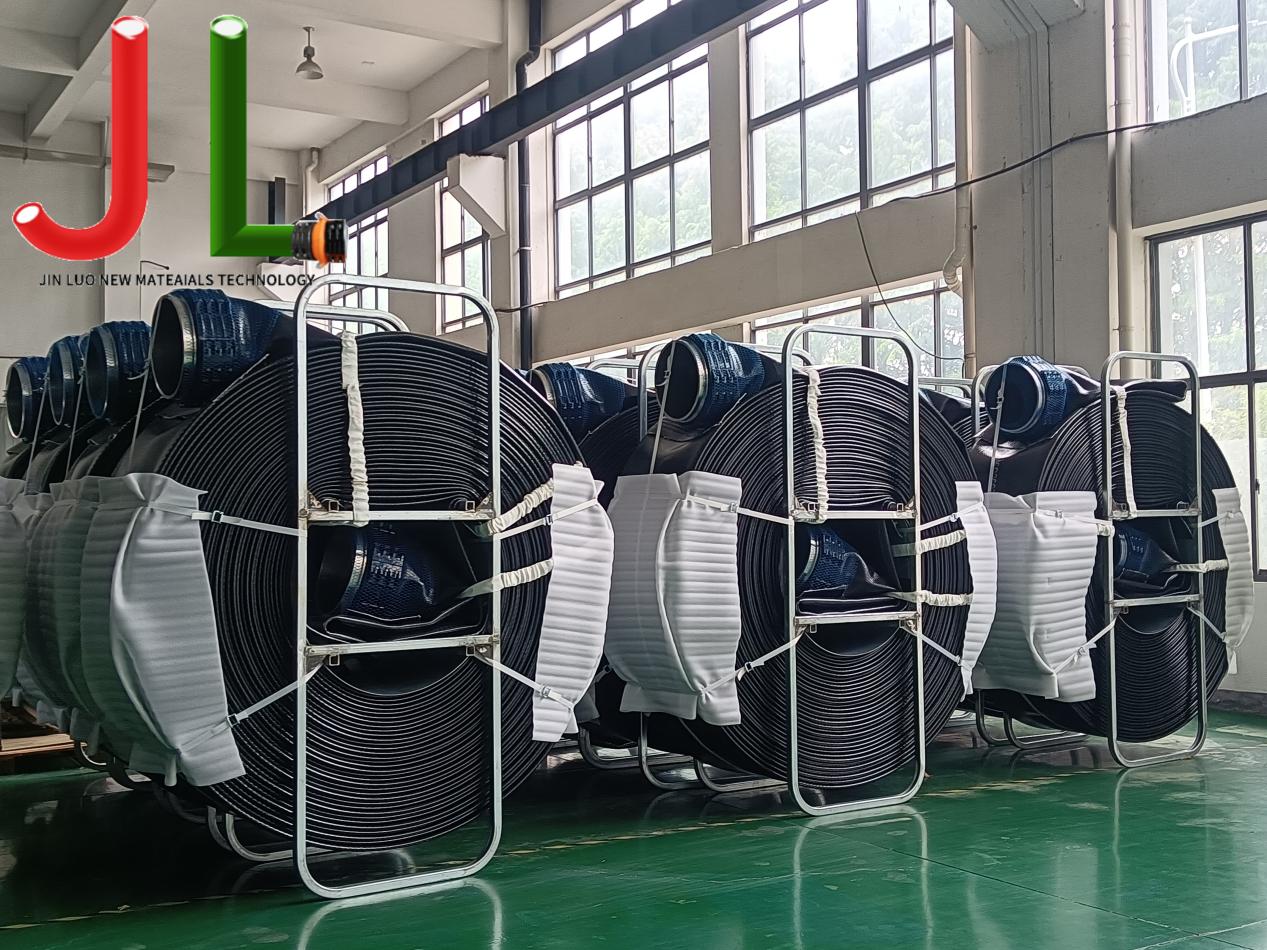

Jinluo vyrába polyuretánové ploché hadice naprieč týmto rozsahom úloh na ropných poliach, od prepravy sladkej vody až po zásobovanie vodou na štiepenie, s kalibrami od 2 do 16 palcov a prispôsobiteľnými dĺžkami pre rôzne rozloženia lokality. Prepracovanie sa cez typ kvapaliny, tlakovú zónu a pôdne podmienky pred dokončením objednávky je vo všeobecnosti spoľahlivejšou cestou k správnej špecifikácii ako štandardná hadica s najvyšším hodnotením, ktorá je k dispozícii, a väčšina dodávateľov, vrátane spoločnosti Jinluo, vám môže poradiť, ktorá kombinácia výstuže a krycieho materiálu vyhovuje podmienkam konkrétneho miesta.
