Je plochá hadica TPU optimálnou rýchlosťou pre váš prenos tekutín?

V oblasti prenosu priemyselných tekutín má výber vypúšťacej hadice priamy vplyv na prevádzkovú efektivitu, bezpečnosť a celkové náklady na vlastníctvo. Zatiaľ čo PVC a guma tradične dominujú na trhu, TPU ležiaca plochá hadica sa objavil ako vysokovýkonná alternatíva, najmä pre náročné aplikácie zahŕňajúce uhľovodíky, abráziu a extrémne teploty. Tento článok poskytuje analýzu plochej hadice TPU na úrovni inžinierov, ktorá skúma vlastnosti jej materiálu, chemickú odolnosť, tlakové hodnotenie a vhodnosť pre špecializované úlohy, ako je prenos oleja.

TPU vs PVC ležiaca plochá hadica: Porovnávacia materiálová analýza

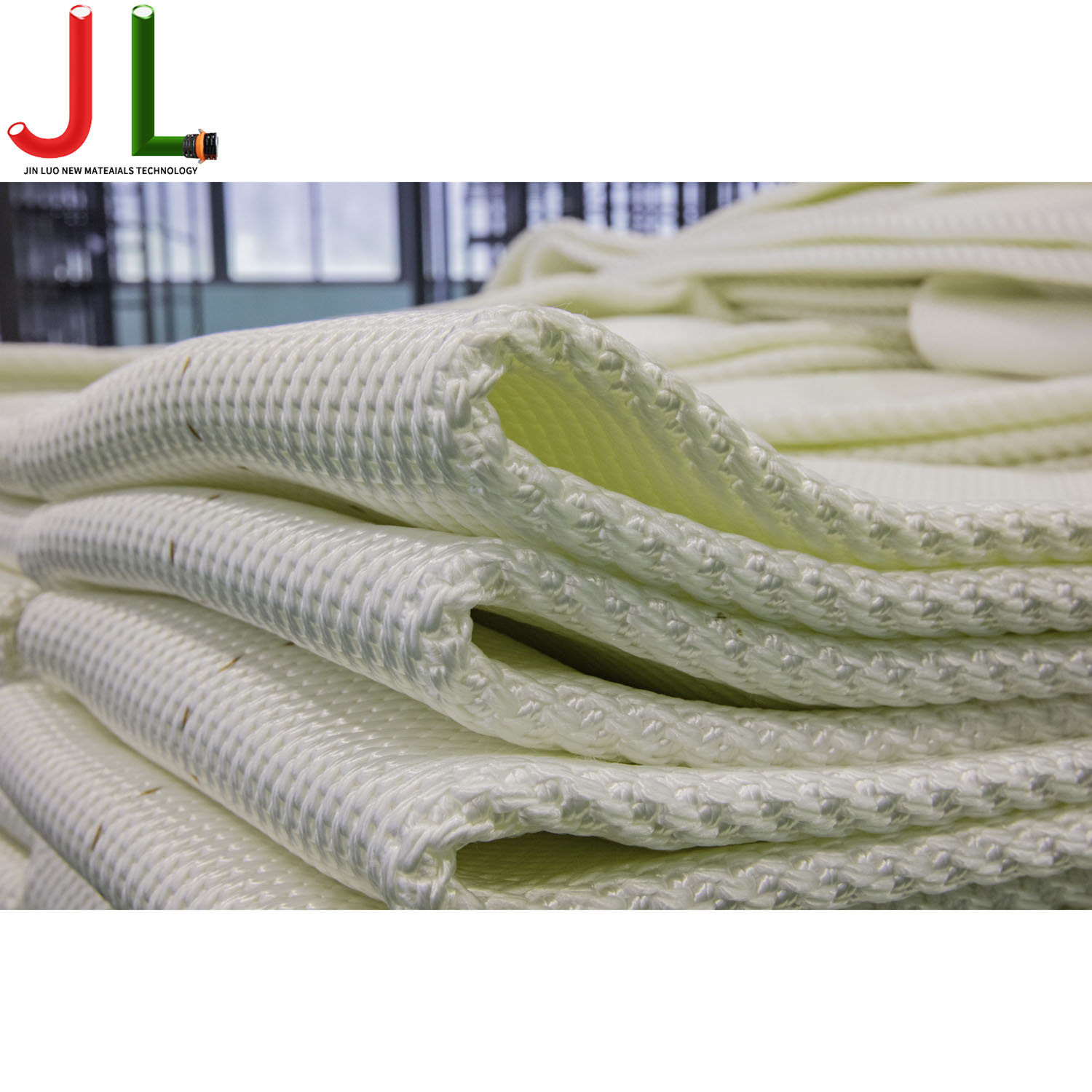

Výber medzi TPU vs PVC ležiaca plochá hadica vyžaduje podrobné pochopenie vedy o polyméroch a aplikačných požiadaviek. Hadice z PVC (polyvinylchloridu) sú zvyčajne plastifikované, aby sa dosiahla flexibilita, ale je to za cenu dlhodobej stability. Naproti tomu TPU (Termoplastický polyuretán) je elastomérna zliatina, ktorá kombinuje elasticitu gumy s húževnatosťou plastu. Konštrukčná metóda "extrudovaná väzba", kde TPU zapuzdruje vysokopevnostnú polyesterovú výstuž, vytvára homogénnu štruktúru bez lepidiel, čím sa eliminuje riziko delaminácie.

Performance Matrix: TPU vs. PVC vs. guma

Na kvantifikáciu rozdielov nižšie uvedená tabuľka porovnáva kritické technické parametre v rámci troch bežných materiálov používaných pri konštrukcii plochých hadíc.

Údaje potvrdzujú, že zatiaľ čo PVC zostáva lacnou možnosťou pre všeobecné zavlažovanie, TPU ležiaca plochá hadica zdôvodňuje svoje vyššie počiatočné náklady predĺženou životnosťou v abrazívnych a chemicky agresívnych prostrediach.

Odolnosť proti chemikáliám na plochej hadici TPU: podrobný prehľad

Pre inžinierov obstarávania, tpu položiť plochá hadica chemická odolnosť profil je rozhodujúcim faktorom. Odolnosť TPU pramení z jeho molekulárnej štruktúry, ktorá poskytuje inertnosť voči širokému spektru látok bez použitia migračných zmäkčovadiel, ktoré môžu kontaminovať tekutiny.

Kompatibilita s priemyselnými kvapalinami

TPU je prirodzene odolný voči alifatickým uhľovodíkom, mazacím olejom a mazivám. Dobre funguje aj s brakickou vodou, morskou vodou a zriedenými kyselinami a zásadami. Nie je však vhodný pre silné polárne rozpúšťadlá, estery alebo ketóny. Nižšie je uvedený návod na kompatibilitu založený na technických listoch:

• Uhľovodíky (nafta, petrolej, surový): Výborne. Výstelka hadice si zachováva pevnosť v ťahu (minimálne 5 800 psi alebo 40 MPa) aj pri dlhšom kontakte.
• Vŕtacie bahno a cementové kaly: Vynikajúca odolnosť proti oderu zabraňuje vnútornej erózii.
• Pitná voda: Špecifické zlúčeniny TPU majú certifikáciu NSF/ANSI 61, čo zaisťuje, že pitnej vode sa neprenesie žiadna chuť ani zápach.
• Poľnohospodárske hnojivá (tekutý hnoj): Vynikajúci; hladká trubica TPU umožňuje ľahké umývanie a zabraňuje usadzovaniu zvyškov.

Chemická odolnosť: teplotné a koncentračné faktory

Chemická odolnosť TPU nie je absolútna; je funkciou teploty a chemickej koncentrácie. Pri zvýšených teplotách sa rýchlosť chemického napadnutia zrýchľuje. Pre nepretržitú prevádzku je štandardný rozsah prevádzkových teplôt -50 °C až 65 °C, pričom špičky sú prípustné až do 80 °C. Pre aplikácie vyžadujúce odolnosť voči koncentrovaným kyselinám pri vysokých teplotách môžu byť potrebné špecializované verzie TPU alebo alternatívne materiály. Výrobcovia môžu na požiadanie poskytnúť špecifické tabuľky chemickej odolnosti pre jedinečné aplikácie.

Hodnotenie tlaku na plochej hadici TPU: Vytvorenie bezpečnostnej rezervy

Pochopenie menovitý tlak tpu položenej plochej hadice je rozhodujúca pre návrh systému a zhodu s bezpečnosťou. Tlak je zvyčajne definovaný dvoma hodnotami: Pracovný tlak (maximálny tlak počas normálnej prevádzky) a Trhací tlak (bod, pri ktorom hadica katastrofálne zlyhá).

Pracovný tlak vs. trhací tlak: Bezpečnostný faktor

Priemyselné normy určujú bezpečnostný faktor, zvyčajne 3:1 alebo 4:1, medzi prasknutím a pracovným tlakom. Napríklad hadica s pracovným tlakom 300 psi by mala mať minimálny tlak pri roztrhnutí 900 psi. Toto zodpovedá za tlakové skoky, rázy a mechanické namáhanie počas prevádzky.

Hodnotenie tlaku podľa priemeru a hrúbky steny

Hodnoty tlaku sú nepriamo úmerné priemeru. 2-palcová hadica dokáže zvládnuť výrazne vyšší tlak ako 16-palcová hadica vďaka vzorcu namáhania obruče. V tabuľke nižšie sú zhrnuté údaje od viacerých výrobcov, aby sa zobrazili typické rozsahy tlaku.

Je dôležité poznamenať, že konečný tlakový stupeň zostavy je určený komponentom s najnižším hodnotením, ktorým je často spojka. Spojky z nehrdzavejúcej ocele (napr. 316 SS) sa odporúčajú na udržanie integrity vysokého tlaku v korozívnom prostredí.

Ľahká plochá hadica TPU: Logistické a prevádzkové výhody

Dopyt po Ľahká plochá hadica z TPU je poháňaný potrebou rýchleho nasadenia a zníženej únavy posádky. V scenároch núdzovej reakcie, ako je hasenie divokých požiarov alebo kontrola povodní, záleží na každom kilograme.

Kvantifikácia hmotnostnej výhody

Štandardná 6-palcová gumená sacia hadica môže vážiť viac ako 5-6 kg/m (3,3-4,0 lbs/ft). Naproti tomu 6-palcový Ľahká plochá hadica z TPU váži približne 2,48 kg/m (1,66 lbs/ft). Pri dĺžke 200 metrov (660 stôp) to predstavuje úsporu hmotnosti viac ako 500 kg (1100 libier). Toto zníženie umožňuje:

• Rýchlejšie balenie a vybaľovanie: Nižší objem a hmotnosť cievky znižujú zaťaženie personálu.

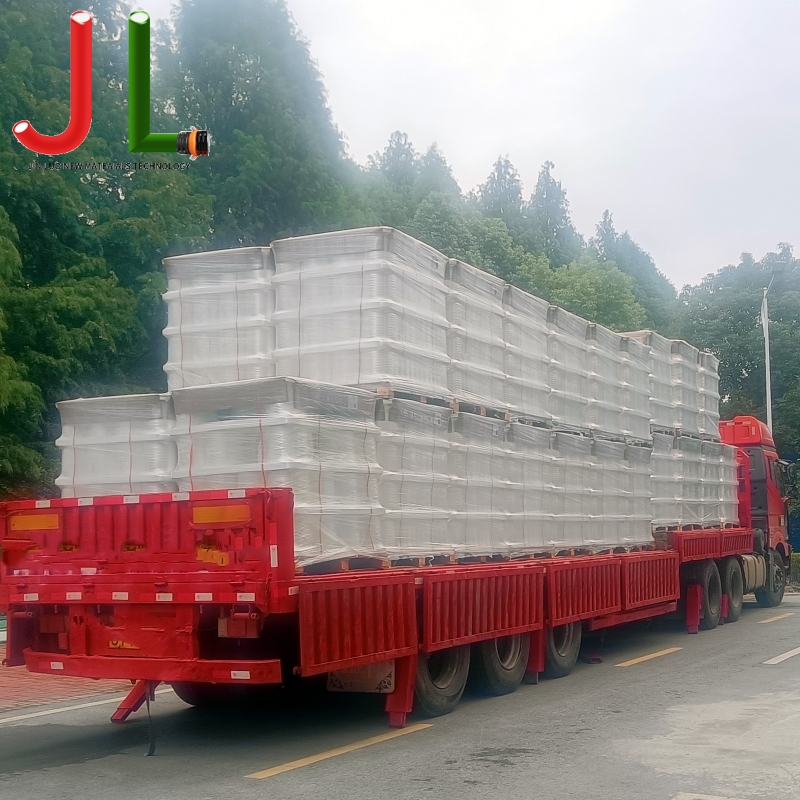

• Znížené náklady na dopravu: Na nákladné auto alebo helikoptéru je možné naložiť viac hadíc.
• Zjednodušená manipulácia: Môže byť nasadený z pohybujúceho sa vozidla alebo malým tímom.

Charakteristika "naplocho", kde sa hadica pri vypúšťaní úplne sploští, tiež znamená menšie nároky na skladovanie a umožňuje jednoduchšie čistenie a údržbu.

Plochá hadica TPU na prenos oleja: Dizajn a bezpečnostné protokoly

Používanie TPU ležiaca plochá hadica for oil transfer vyžaduje špecifické konštrukčné prvky na zmiernenie rizík spojených s horľavými kvapalinami a statickou elektrinou. Štandardné hadice TPU sú odolné voči oleju, ale aplikácie na mori a v rafinériách vyžadujú zvýšenú bezpečnosť.

Antistatická konštrukcia a lepenie

Keď uhľovodíky prúdia hadicou vysokou rýchlosťou, hromadí sa statická elektrina. Ak sa nerozptýli, statický výboj môže zapáliť výpary. Vysokovýkonné hadice určené pre tpu položiť plochú hadicu na prenos oleja integrovať uzemňovacie mechanizmy. Napríklad špecializované pobrežné hadice obsahujú dva zapuzdrené medené uzemňovacie drôty v tele hadice, ktoré vedú po celej dĺžke.

Tieto vodiče musia byť elektricky spojené s vodivými spojkami (ako sú tie, ktoré sú vyrobené z tvárnej liatiny alebo nehrdzavejúcej ocele) a potom so skutočným uzemnením. Odolnosť takéhoto systému je navrhnutá tak, aby bola výrazne pod hranicou 1,5 ohm/ft (4,9 ohm/m), ktorú vyžadujú vojenské štandardy ako MIL-PRF-370K.

Mechanická odolnosť pre prenos uhľovodíkov

Okrem statického rozptylu vyžadujú hadice na prenos oleja vysokú pevnosť v ťahu, aby odolali ťažným silám počas operácií z lode na breh alebo z lode na loď. Kruhovito tkaná výstuž poskytuje pevnosť v ťahu až 80 000 libier (pre 16" hadicu), čím zaisťuje, že sa hadica neoddelí vlastnou váhou alebo unášaním nádoby. Kryt TPU tiež poskytuje potrebnú odolnosť voči palivu v nádrži, leteckému palivu a surovej nafte, čím zabraňuje napučaniu alebo zmäknutiu vonkajšej vrstvy.

Záver: Špecifikácia plochej hadice TPU pre kritické operácie

Inžinierske výhody TPU ležiaca plochá hadica sú jasné: ponúka vynikajúcu odolnosť proti oderu, široké okno chemickej kompatibility a vysoký pomer pevnosti k hmotnosti v porovnaní s bežnými gumenými alebo PVC hadicami. Pri špecifikácii vášho projektu zvážte nasledovné:

• Pre aplikácie zahŕňajúce uhľovodíky uprednostňujte hadice s tpu položiť plochá hadica chemická odolnosť validácia a povinné antistatické vedenie.
• Pre odvodňovanie alebo zavlažovanie v členitom teréne je životnosť o Ľahká plochá hadica z TPU znižuje cykly výmeny.
• Vždy si overte menovitý tlak tpu položenej plochej hadice proti maximálnemu dynamickému tlaku vášho systému vrátane nárazových udalostí.
• Pri porovnávaní TPU vs PVC ležiaca plochá hadica , vypočítajte celkové náklady životného cyklu, nielen počiatočnú nákupnú cenu, pričom zohľadnite životnosť a zníženú údržbu.

Pre špecializované aplikácie ako napr tpu položiť plochú hadicu na prenos oleja , trvať na dokumentácii potvrdzujúcej, že hadica spĺňa priemyselné normy pre vodivosť a kompatibilitu tekutín. Zosúladením materiálovej vedy s aplikáciou môžu inžinieri zabezpečiť bezpečné, efektívne a nákladovo efektívne operácie prenosu tekutín.

Často kladené otázky (FAQ)

1. Môže byť plochá hadica TPU použitá na nepretržité čerpanie motorovej nafty?

Áno, TPU je prirodzene odolný voči nafte a iným alifatickým uhľovodíkom. Na nepretržité čerpanie, najmä v morskom prostredí alebo na mori, je však potrebná hadica špeciálne navrhnutá s antistatickými drôtmi a vodivými spojkami, aby sa zabránilo elektrostatickému výboju.

2. Aká je pružnosť TPU v porovnaní s gumou pri -40°C?

TPU si zachováva vynikajúcu pružnosť až do -50°C bez použitia zmäkčovadiel, ktoré môžu migrovať. Gumové zmesi môžu fungovať aj pri nízkych teplotách, ale môžu vyžadovať špecializované (a drahšie) formulácie. TPU je vo všeobecnosti konzistentnejší vo svojom výkone pri nízkych teplotách.

3. Aká je maximálna nepretržitá prevádzková teplota pre plochú hadicu TPU?

Štandardná maximálna nepretržitá prevádzková teplota je 65 °C ( 150 °F). Krátkodobé špičky až do 80 °C (175 °F) sú prípustné, ale dlhodobé vystavenie tejto hornej hranici zníži životnosť hadice.

4. Je plochá hadica TPU bezpečná pre pitnú vodu?

Áno, ale iba ak je hadica špecificky certifikovaná podľa NSF/ANSI 61 alebo ekvivalentných noriem. Nie všetky zlúčeniny TPU sú vhodné pre potraviny; niektoré obsahujú prísady, ktoré nie sú vhodné pre pitnú vodu. Vždy si overte certifikáciu.

5. Čo spôsobuje "hadzovanie" v položenej plochej hadici a zabraňuje tomu TPU?

"Zvlnenie" alebo bočná nestabilita pod tlakom je spôsobená nadmerným predĺžením výstuže. Vysokokvalitné hadice TPU používajú kruhovo tkané polyesterové priadze, ktoré obmedzujú predĺženie na menej ako 2%, čo zabraňuje krúteniu hadice a skrúteniu, čo zaisťuje stabilný prietok a znižuje opotrebenie.

Referencie

1. TIPSA. (2025). Oroflex Terrain - plochá výtlačná hadica z extrudovaného TPU s vysokým prietokom. tipsa.com
2. Slnečná hadica. (2025). Layflat hadice dekódované: Prečo PVC, guma a TPU vyhovujú rôznym potrebám. sunhose.com
3. TIPSA. (n.d.). OROFLEX OFFSHORE - Extrémne robustná vytláčaná plochá hadica na vypúšťanie paliva a oleja z TPU. DirectIndustry
4. Orientflex. (n.d.). TPU Layflat hadica. orientrubber.com
5. Spoločnosť ZYfire Hose Corporation. (n.d.). Zyfire Layflat 12" 200 Psi pracovný tlak TPU Layflat hadica. madeinchina.com
6. cnhoseflex.com. (2023). TPU Layflat hadica - Technické špecifikácie. cnhoseflex.com
7. cnhoseflex.com. (2024). Prehľad materiálu hadice Layflat: Výhody a nevýhody PVC, PE a TPU. cnhoseflex.com
8. Hitechcorp. (2020). TPU Layflat hadica - Technické údaje. hitechcorp.com.vn
9. John M. Ellsworth. (n.d.). Kuriyama OFAQ 6 palcová polyuretánová vypúšťacia hadica na pitnú vodu Layflat. jmesales.com
