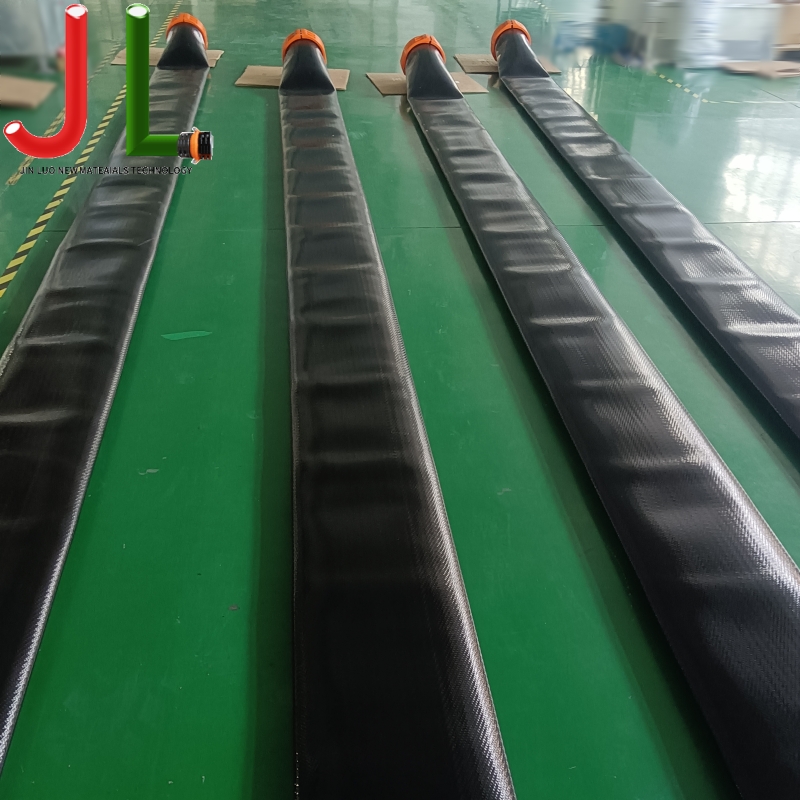

Ako si vybrať správnu hadicu na zlomenie a ropné pole pre vysokotlakové operácie?

Výber vhodného Hadica na zlomenie a ropné pole je kritickou úlohou pre manažérov vrtných inžinierov, obstarávania a vedúcich operácií v teréne. Tieto hadice prepravujú abrazívne propanty, vysokotlakové nádrže a korozívne chemikálie v extrémnych podmienkach. Porucha v zostave hadice môže viesť k nákladným prestojom, bezpečnostným rizikám a narušeniu životného prostredia. Táto príručka poskytuje technický rámec na hodnotenie konštrukcie hadice, výkonnostných noriem a požadovaných požiadaviek pre aplikáciu.

1. Pochopenie konštrukčných vrstiev hadice a vedy o materiáloch

Výkonnosť Hadica na zlomenie a ropné pole závisí od jeho viacvrstvovej konštrukcie. Typická vysokotlaková hadica pozostáva z troch primárnych vrstiev: rúrky, výstuže a krytu. Každá vrstva funkčnej funkcie a výber materiálu priamo plní trvanlivosť pri cyklickom tlaku a abrazívnych médiách.

Pri hodnotení vysokotlaková štiepka hadica na hydraulické štiepenie , venujte veľkú pozornosť zmesi trubíc. Nitrilový kaučuk (NBR) ponúka vynikajúcu odolnosť voči olejom, ale má obmedzenú toleranciu voči zápachu. Hydrogenovaný nitril (HNBR) poskytuje vynikajúcu odolnosť voči kvapalinám na báze ropy a teplôt, vďaka čomu je preferovaná pre dlhodobé operácie štiepenia, pri teplote kvapaliny presahujú 200 °F.

1.1 Porovnanie vrstiev výstuže

Výstužná vrstva určuje tlak pri rozťahovaní hadice a životnosti impulzu. Špirálové drôtené vystuženie poskytuje odolnosť proti roztrhnutiu a flexibilite pre hadicu s veľkým priemerom pri lámaní flotíl. Vystuženie pleteným drôtom ponúka dobrú flexibilitu pre menšie šnúry, ale môže sa rýchlejšie unaviť pri konštantnom cyklovaní tlaku. V tabuľke nižšie sú uvedené technické rozdiely.

2. Odolnosť voči zápachu a vlastnosti poťahového materiálu

Pri operáciách hydraulického štiepenia sa hadice často ťahajú cez skalnaté povrchy, oceľové plošiny a ostré hrany. Poťahový materiál pôsobí ako prvá línia obrany proti mechanickému hlavne. Pre hadica pre ropné polia odolný voči zápachu na bridlicový plyn , nevyhnutný je kryt zo syntetickej gumy s vysokou pevnosťou v roztrhnutí (minimálne 150 kN/m).

Výrobcovia často používajú SBR (styrén-butadiénový kaučuk) alebo CR (chloroprénový kaučuk) pre štandardné aplikácie. V prostredí s extrémnou abráziou ponúkajú hadice potiahnuté polyuretánom troj- až päťnásobnú životnosť v porovnaní s gumovými krytmi. Údaje z terénu poranenia, že polyuretánové kryty frekvencie výmeny približne o 40 % v aplikácii s vysokým trením, ako sú narušené spoje rozdeľovača.

3. Hodnoty tlaku a bezpečnostné faktory

Pochopenie tlakových tried je základom bezpečného návrhu systému. Každý Hadica na zlomenie a ropné pole musí mať jasne vyznačený pracovný tlak, ktorý je zvyčajne 25 % až 33 % minimálneho deštrukčného tlaku. Tento bezpečnostný faktor 4:1 alebo 3:1 zodpovedá za tlakové skoky, mechanické poškodenie a degradáciu materiálu v priebehu času.

Pre aplikáciu vysokotlakového štiepenia je bežný pracovný tlak 15 000 psi, pričom tlaky pri rozťahovaní presahujú 60 000 psi. Inžinieri by mali sledovať aj hodnotenie impulzných cyklov, ktoré udávajú, koľko tlakových cyklov môže vydržať pred únavou. Kvalitná lámacia hadica by mala vydržať minimálne 200 000 impulzných cyklov pri maximálnom pracovnom tlaku podľa testovacích protokolov ISO 6803.

4. Chemická kompatibilita a odolnosť voči tekutinám

Kvapaliny na hydraulické štiepenie obsahujú komplexnú zmes vody, propantov, prostriedky na spotrebu spotreby, biocídov a prísad vodného kameňa. Materiály rúrky musia odolávať chemickej degradácii, aby sa zistilo odoberanie, vytvrdzovanie alebo extrakcia tekutín. Chemicky odolná lámacia hadica na okysľovanie vyžaduje špeciálne rúrkové zlúčeniny.

Pre okysľovanie s použitím kyseliny chlorovodíkovej alebo fluorovodíkovej poskytujú materiály trubíc z fúkaných uhľovodíkov (FKM) odolnosť. Pre štandardné štiepky ponúka HNBR vyváženú kombináciu chemickej odolnosti a teplotnej stability. Nižšie je uvedený súhrn úvah o chemickej kompatibilite.

• HNBR (hydrogenovaný nitril): Vhodné pre naftu, minerálne oleje a kvapalín na štiepenie; teplotný rozsah -40°F až 275°F.
• FKM ( navštevovaný uhľovodík): Vynikajúci pre okysľujúce a aromatické uhľovodíky; teplotný rozsah -20 °F až 400 °F; vyššie náklady.
• NBR (Nitril): Dobré pre kvapaliny na báze ropy, ale kompatibilita s kvapalinami na štiepenie pri obmedzených vysokých školách.
• UPE (polyetylén s ultra vysokou molekulovou hmotnosťou): Vynikajúca odolnosť proti zápachu a chemikáliám pre špeciálne aplikácie.

5. Ukončite pripojenie a integritu zostavy

Zostava hadice je len taká pevná ako jej koncové spoje. Pre Hadica na zlomenie a ropné tyčové zostavy s kladivovými zväzkami Rozhodujúce sú správne techniky krimpovania a výber spojky. Spojky s kladivom (ako Obr. 100, Obr. 1502 alebo Obr. 206) sú priemyselným štandardom pre vysokotlakové lámacie spoje vďaka ich schopnosti rýchleho pripojenia a bezpečnému utesneniu pri extrémnom tlaku.

Priácii zostáv či proces krimpovania spĺňa API 7K alebo ISO 6803. Podlisované spoje môžu pod tlakom stlačiť, zatiaľ čo prelisovanie je možné spustiť ďalšiu vrstvu a tak skryté bodové vyjadrenie. Testovanie treťou stranou potvrdzuje, že zvlnené zostavy si správne udržiavajú 100 % menovitého pracovného tlaku hadice a tlaku pri rozťahovaní.

5.1 Špecifikácie zostavy kľúča

• Udržanie krimpovania: Na rozhraní spojky sa musí dosiahnuť minimálne 90 % tlaku pri roztiahnutí hadice.
• Materiálové spojky: Uhlíková oceľ so zinkovým alebo epoxidovým povlakom pre odolnosť voči korózii vo vonkajšom prostredí ropných polí.
• Vysledovateľnosť: Každá zostava by mala obsahovať sériové číslo s údajmi o zabezpečení kvality a porúch.

6. Priemyselné normy a požiadavky na certifikáciu

Pri operáciách na ropných poliach nemožno vychádzať v súlade s uznávanými priemyselnými normami. API 7K je primárny štandard pre vŕtanie a údržbu hadíc, ktorý pokrýva požiadavky na dizajn, výrobu a testovanie. Hadica na lámanie a ropné polia s certifikáciou API 7K zaisťuje, že prešiel prísnym testovaním na prasknutie, impulzy a ohyb.

Medzi ďalšie normy patrí ISO 6803 pre impulzné testovanie, certifikácia ABS pre offshore aplikácie a schválenie MSHA pre podzemné banské prostredie. Špecifikácie obstarávania by mali byť špeciálne zabezpečené certifikované skúšobné protokoly (CTR) pre každú šaržu, dokumentujúce tlak pri rozťahovaní, priľnavosť a overenie rozmerov.

Často kladené otázky (FAQ)

• Otázka: Aká je typická životnosť praskajúcej hadice pri bežnej prevádzke?
  Odpoveď: Pri typických lomových operách s 200 – 300 tlakovými cyklami na prácu môže kvalitná hadica s hadicou z HNBR a výstužou zo špirálového drôtu vydržať 3 až 5 rokov. Výmena sa odporúča, keď kryt vykazuje rezy, odkrytú výstuž alebo po výraznom tlakovom ráze presahujúcom 110 % pracovného tlaku.
• Otázka: Ako určím správnu veľkosť hadice pre operáciu lámania?
  Odpoveď: Veľkosť hadice je určená prietokom a požiadavkami na pokles tlaku. Pre jednu jadrovú aplikáciu sú štandardné 2-palcové a 3-palcové vnútorné priemery pre pripojenie palcového potrubia, zatiaľ čo 4-palcové hadice sa používajú pre raketové vedenie. Pomocou výpočtov podľa Darcyho-Weisbacha overte, či pokles tlaku nepresahuje 10 % pracovného tlaku pri maximálnom prietoku.
• Otázka: Môžem byť prasknutá hadica opravená, ak sú poškodené?
  Odpoveď: Opravy v teréne nie sú povolené pre vysokotlakové lámacie hadice podľa API 7K. Akýkoľvek rez alebo oder, ktorý prenikne vonkajším krytom a odhalí výstuž, vyžaduje okamžité vyradenie z prevádzky. Opravené zostavy nie sú možné opätovne certifikovať podľa pôvodných tlakových hodnôt.
• Otázka: Aký je rozdiel medzi lámavou hadicou a rotačnou vŕtacou hadicou?
  Odpoveď: Trhacia hadica je určená na vysokotlakový prenos abrazívnych kalov s vysokým prietokom a častým cyklovaním tlaku. Rotačná vrtná hadica (kelly hadica) je určená na nepretržité otáčanie a vibrácie na dne vrtnej súpravy. Nie sú zameniteľné; lámavá hadica má zvyčajne hrubší kryt a odlišný vzor uloženia výstuže.

Referencie

• Americký ropný inštitút. (2023). Špecifikácia API 7K: Zariadenie na vŕtanie a údržbu studní . Publikačné služby API.
• Medzinárodná organizácia pre normalizáciu. (2020). ISO 6803: Gumové alebo plastové hadice a hadicové zostavy – Skúška hydraulickým tlakom bez ohýbania .
• Národná asociácia koróznych inžinierov. (2022). NACE SP0472: Metódy a kontroly na zabránenie environmentálneho praskania zvarov z uhlíkovej ocele pri prevádzke v korozívnych prostrediach rafinácie ropy .
• Spoločnosť ropných inžinierov. (2021). SPE 204215: Najlepšie postupy pre riadenie vysokotlakových hadíc pri hydraulických lomových operáciách .
• Energetický inštitút. (2023). EI Model Kódexu praxe praxe, časť 15: Klasifikácia oblasti pre inštalácie manipulujúce s horľavými kvapalinami .
• Správa bezpečnosti a ochrany zdravia pri práci. (2022). OSHA 1910.269: Výroba, prenos a distribúcia elektrickej energie – Požiadavky na integráciu hadice .
