Plynové hadice Layflat: konštrukcia, tlakové hodnotenia a aplikácie

Čo? Plynové Layflat hadice Sú a kde sa používajú

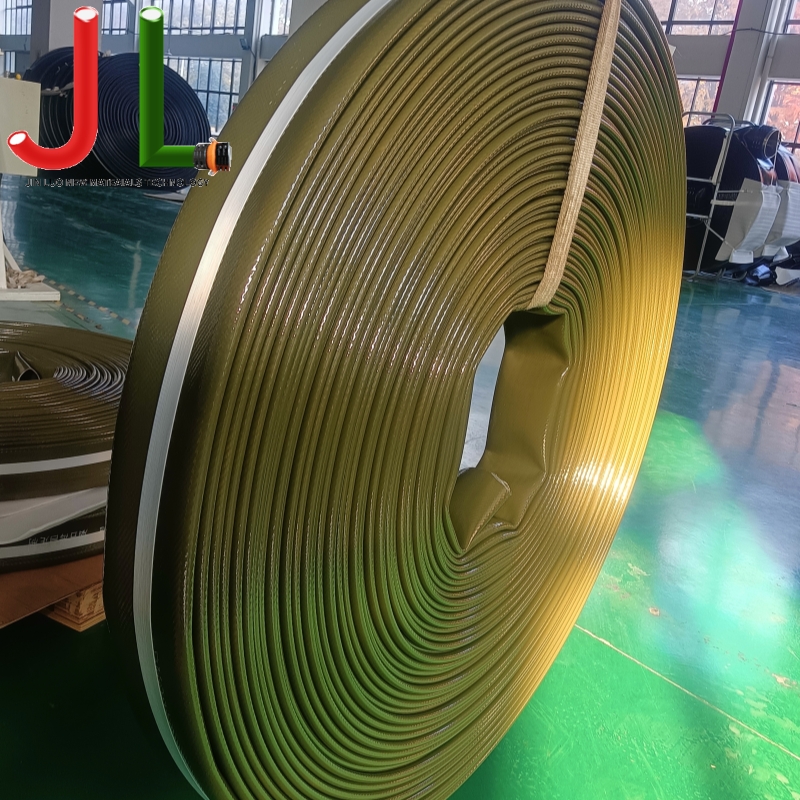

Plynové ploché hadice sú flexibilné, skladacie potrubia určené na dopravu plynných médií – vrátane LPG, zemného plynu, stlačeného vzduchu a priemyselných plynov – pod kontrolovaným tlakom. Na rozdiel od pevných potrubí sa po vyprázdnení zrútia naplocho, čo umožňuje kompaktné skladovanie, rýchle rozmiestnenie a jednoduchú výmenu na mieste. Ich ploché uloženie je praktickou výhodou : 100-metrová cievka voľne stojacej hadice zaberá zlomok priestoru, ktorý vyžaduje ekvivalentná zostava hadice s okrúhlym otvorom, vďaka čomu sú preferovanou voľbou všade tam, kde záleží na prenosnosti a rýchlosti nasadenia.

Primárne oblasti použitia zahŕňajú dočasné rozvody plynu na stavbách a ťažobných miestach, núdzové premostenia pri údržbe potrubí, distribúciu poľnohospodárskeho plynu (najmä LPG na sušenie a vykurovanie plodín), prenosné zariadenia na výrobu energie a systémy na sieťovanie plynu na podujatia alebo festivaly. V každom prípade musí hadica udržiavať plynotesnú integritu pri meniacich sa tlakoch, teplotách a podmienkach manipulácie – požiadavky, ktoré riadia rozhodnutia o špecifikácii uvedené nižšie.

Konštrukcia: Ako sa vyrába plynová hadica Layflat

Plynové ploché hadice sú kompozitné štruktúry a každá vrstva plní odlišnú funkciu. Pochopenie konštrukcie pomáha kupujúcim zhodnotiť, či je daný produkt skutočne vhodný pre plynárenské služby alebo či ide o repasovanú hadicu na vypúšťanie vody – rozdiel, ktorý má skutočné bezpečnostné dôsledky.

Vnútorná trubica

Vnútorná vložka je povrch v kontakte s plynom a musí byť chemicky kompatibilná so špecifickým plynom, ktorý sa má dopravovať. Thermoplastic polyurethane(TPU) je štandardnou voľbou pre služby LPG a uhľovodíkových plynov vďaka svojej nízkej priepustnosti pre nepolárne plyny a odolnosti voči napučiavaniu uhľovodíkov. EPDM vložky sa používajú pre zemný plyn a stlačený vzduch, kde sa vyžaduje aj odolnosť voči ozónu. Neoprén (CR) ponúka strednú cestu pre zmiešané aplikácie. Rýchlosť permeácie – objem plynu, ktorý difunduje cez stenu vložky na jednotku plochy za jednotku času – je kľúčovým parametrom špecifikácie a mala by sa potvrdiť podľa príslušnej normy pre plyn, ktorá sa nepredpokladá zo všeobecných údajov o gumových zmesiach.

Posilnenie

Jedna alebo viac vrstiev vysokopevnostnej polyesterovej alebo nylonovej tkaniny zaisťuje tlakovú znášanlivosť hadice a dodáva položenej ploche jej charakteristický plochý prierez, keď je prázdna. Uhol väzby a hmotnosť tkaniny určujú hornú hranicu pracovného tlaku a tendenciu hadice hladko sa sploštiť bez zauzlenia. Do výstužnej vrstvy je votkaná antistatická priadza na hadiciach určených na prevádzku s horľavými plynmi, rozptyľovanie elektrostatického náboja, ktorý by sa mohol nahromadiť z prietoku plynu a vytvárať zdroj vznietenia – požiadavka nariadená podľa väčšiny noriem pre plynové hadice na celom svete.

Vonkajší kryt

Vonkajší plášť chráni výstuž pred UV degradáciou, pôsobením ozónu, oderom o brúsené povrchy a mechanickým poškodením. Pre vonkajšie plynové služby sú nevyhnutné kryty stabilizované proti UV žiareniu – nechránená guma sa pri stálom vystavení slnku rýchlo degraduje, čo vedie k praskaniu povrchu, ktoré sa môže šíriť dovnútra smerom k výstuži. Takže naša vonkajšia vrstva používa TPU. Kryty sú zvyčajne zafarbené na označenie typu služby: žltá je medzinárodne uznávané farebné označenie pre plynové hadice na väčšine trhov, hoci miestne normy sa líšia a mali by byť vždy potvrdené.

Hodnoty tlaku a rozsahy pracovných teplôt

Minimálny bezpečnostný faktor 4:1 prasknutie k pracovnému tlaku je základná požiadavka vo väčšine štandardov plynových hadíc. Pri prevádzke s horľavými plynmi niektoré normy vyžadujú pomer 5:1. Kupujúci by mali pri hodnotení dodávateľov požadovať kompletnú dokumentáciu o skúške roztrhnutia – nielen o menovitom pracovnom tlaku – pretože tlak pri roztrhnutí je primárnym dôkazom skutočnej kvality konštrukcie.

Platné normy a požiadavky na certifikáciu

Plynové ploché hadice podliehajú podstatne prísnejším certifikačným požiadavkám ako ekvivalentné vodné hadice. Plynové médium predstavuje riziko prenikania, horľavosti a elektrostatického vznietenia, ktoré si vyžaduje formálne overenie treťou stranou, nielen tvrdenia špecifikácie výrobcu.

• EN 1762 (Európa): Primárna európska norma pre gumené hadice a hadicové zostavy pre LPG v plynnej a kvapalnej fáze. Špecifikuje rýchlosti permeácie, elektrický odpor, tlak pri roztrhnutí, cyklovanie impulzov a požiadavky na flexibilitu pri nízkych teplotách. Označenie CE podľa smernice o tlakových zariadeniach (PED 2014/68/EÚ) sa vyžaduje pre hadice používané v plynových systémoch nad určitými prahovými hodnotami tlaku.
• ISO 2928: Pokrýva gumené hadice pre LPG v kvapalnej a plynnej fáze, poskytuje medzinárodne uznávanú testovaciu metodiku, ktorá je základom mnohých národných noriem mimo Európy.
• AS/NZS 1869 (Austrália/Nový Zéland): Mandates specific electrical conductivity requirements, permeation limits, and mechanical performance criteria for LPG hose assemblies used in the region. Antistatické vlastnosti sa testujú na tele hadice aj na rozhraní spojky.
• ATEX / IECEx: Tam, kde sa plynové ploché hadice používajú v klasifikovaných nebezpečných oblastiach – vrátane mnohých petrochemických, banských a pobrežných prostredí – je povinná zhoda s ATEX (EU) alebo IECEx (medzinárodná) pre kompletnú hadicovú zostavu vrátane koncových armatúr, aby sa zabránilo elektrostatickému vznieteniu.

Vždy si vyžiadajte skutočné číslo osvedčenia o skúške a vydávajúci orgán , nie kópia štandardného dokumentu. Certifikáty by mali identifikovať konkrétnu testovanú konštrukciu hadice, nie generickú skupinu produktov, a mali by byť v rámci doby platnosti certifikácie.

Koncové armatúry a kompatibilita spojok

Rozhranie spojky je najčastejším zdrojom úniku plynu v systémoch s plochými hadicami. Certifikované telo hadice spárované s nevyhovujúcou alebo nesprávne zmontovanou armatúrou neposkytuje žiadnu zmysluplnú záruku bezpečnosti. Kľúčové faktory pri výbere príslušenstva:

• Materiálová kompatibilita: Mosadz je štandardný montážny materiál pre LPG a zemný plyn. Armatúry z hliníkovej zliatiny sa používajú tam, kde je prioritou hmotnosť, ale musí byť potvrdené, že neobsahuje obsah medi nad 70 %, čo predstavuje riziko tvorby acetylidu s plynmi obsahujúcimi acetylén. Nerezové armatúry vyhovujú korozívnemu prostrediu.
• Zostava krimpovaného verzus svorkového typu: Z výroby zlisované (kované) fitingy zachovávajú rovnomerné radiálne uchytenie a konzistentnú geometriu plynového tesnenia. Upínacie spojky montované na mieste prinášajú variabilitu – nadmerné utiahnutie deformuje koniec hadice; nedostatočné utiahnutie umožňuje mikroúnik. For pressurised gas service, crimped assemblies are the professional standard.
• Elektrická kontinuita cez spojku: Antistatické hadice vyžadujú udržiavanie elektrického spojenia cez armatúru s pripojeným zariadením. Potvrďte, že konštrukcia spojky poskytuje kontakt kov na kov alebo že tam, kde to vyžaduje príslušná norma, je špecifikovaný samostatný uzemňovací pás.
• Norma závitu a tlaková trieda: Bežne sa používajú formy BSP, NPT a metrické závity. Miešanie noriem závitov je zdokumentovanou príčinou krížového závitovania a následných netesností. Pred špecifikovaním koncoviek hadíc si overte tvar závitu použitý na pripojenom zariadení.

Inštalácia, kontrola a riadenie životnosti

Plynové ploché hadice vyžadujú disciplinovanejšie kontrolné a výmenné protokoly ako ekvivalentné vodné hadice. Dôsledky nezistenej degradácie sú podstatne závažnejšie a poškodenie kaučukovej zmesi nie je vždy viditeľné na vonkajšom povrchu predtým, ako sa vnútorná permeácia zvýši na nebezpečnú úroveň.

1. Dodržiavajte povinné intervaly výmeny. Väčšina noriem plynových hadíc a predpisov plynárenských úradov špecifikuje maximálnu životnosť bez ohľadu na zjavný stav – bežne 5 rokov od dátumu výroby pre LPG hadice s dátumom výroby vyznačeným na tele hadice. Vo väčšine jurisdikcií prevádzka po uplynutí uvedenej životnosti ruší platnosť certifikácie a poistného krytia.
2. Vykonajte test tesnosti pred použitím. Po pripojení a pred prietokom plynu natlakujte zostavu na pracovný tlak a skontrolujte všetky spoje pomocou schváleného roztoku na detekciu úniku. Nepoužívajte otvorený plameň ani bežnú mydlovú vodu ako náhradu za kalibrovanú detekčnú kvapalinu.
3. Počas skladovania chráňte pred UV a ozónom. Hadice skladujte na tmavom a suchom mieste mimo elektrických motorov alebo transformátorov, ktoré vytvárajú ozón. Útok UV žiarenia a ozónu urýchľuje praskanie krytu aj v hadiciach, ktoré neboli nikdy pod tlakom.
4. Nikdy nejazdite cez ostré hrany alebo cez miesta privretia. Layflat hadice sú náchylnejšie na lokálne poškodenie krytu ako hadice s okrúhlym otvorom, keď sú ťahané cez obrubníky, okraje alebo pod pneumatiky vozidla. Poškodenie krytu okamžite neohrozuje plynotesnosť, ale urýchľuje degradáciu výstuže a znižuje rezervu tlaku pri roztrhnutí.
5. Pri akomkoľvek viditeľnom poškodení okamžite vyraďte. Pľuzgiere, delaminácia, trvalé zalomenie alebo praskanie povrchu sú dôvodom na okamžité vyradenie z prevádzky. Nepokúšajte sa opraviť plynové hadice v teréne; výmena je jedinou vyhovujúcou reakciou na fyzické poškodenie.
