Praskajúca TPU hadica a frakovacia hadica: Materiály, tlak a výkon v teréne

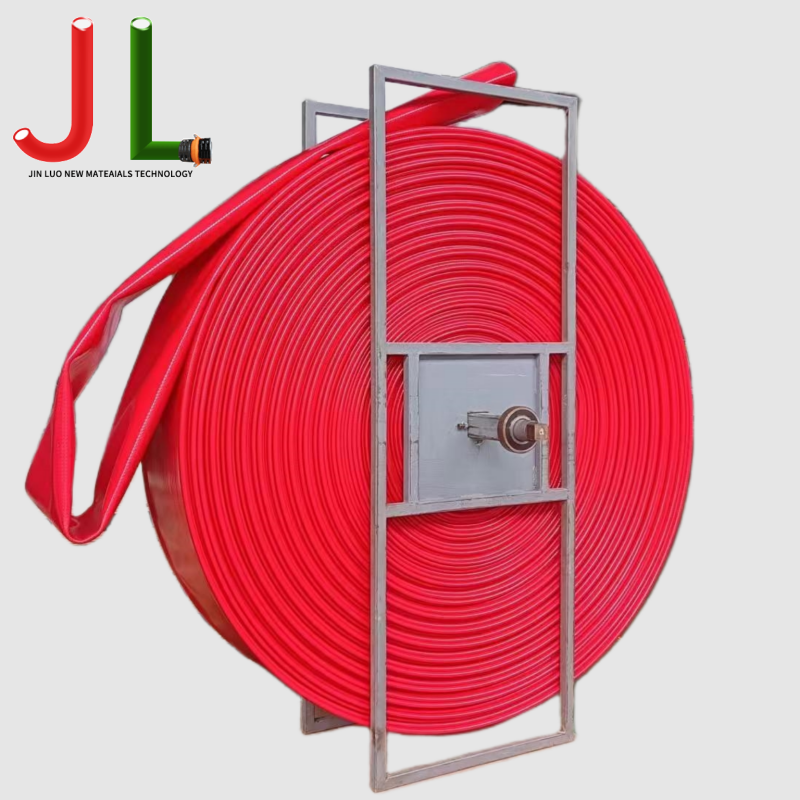

Prípad pre TPU pri lámaní hadíc

Hydraulické štiepenie vytvára podmienky, ktoré eliminujú väčšinu materiálov hadíc na všeobecné použitie v rámci pracovných cyklov. Kaša naplnená propantom pohybujúca sa vysokou rýchlosťou cez vývrt hadice rýchlo eroduje gumové vložky; tlakové impulzy generované cyklovaním únavových výstužných vrstiev triplexného čerpadla, ktoré neboli navrhnuté na impulzné zaťaženie; a chemický koktail znižovačov trenia, biocídov, inhibítorov vodného kameňa a kyslých stupňov degraduje materiály, ktorým chýba široká chemická odolnosť. TPU prežije túto kombináciu namáhania lepšie ako akýkoľvek alternatívny polymér v súčasnom použití na ropných poliach.

Výhoda začína na molekulárnej úrovni. Segmentovaná bloková štruktúra termoplastického polyuretánu – striedanie tvrdých a mäkkých domén – poskytuje kombináciu vlastností, ktorej sa žiadny jednofázový elastomér nevyrovná: odolnosť proti oderu porovnateľná s technickými plastmi, elastická regenerácia porovnateľná s gumou a chemická odolnosť, ktorá sa rozprestiera naprieč alifatickými uhľovodíkmi, zriedenými kyselinami a vysoko slanou produkovanou vodou. Pri kontrolovanom testovaní opotrebovania, Vnútorné vložky TPU prekonávajú nitrilový kaučuk 4 až 6-krát za ekvivalentných podmienok abrazívneho kalu. Pri vysokorýchlostnom čerpaní keramického propantu pri koncentráciách nad 400 kg/m³ sa tento rozdiel premieta priamo do počtu fáz, ktoré zostava hadice prežije, kým je potrebná výmena vložky.

TPU funguje aj tam, kde guma zlyhá pri extrémnych teplotách. Zimné operácie na ropných poliach v Permskej panve, Montney alebo sibírskych poliach vystavujú povrchové zariadenia nočným minimám pod -30 °C. Štandardné nitrilové a EPDM hadice pri týchto teplotách výrazne tuhnú, čím sa zvyšuje riziko poškodenia zauzlením počas nasadenia. Správne formulované zlúčeniny TPU si zachovávajú použiteľnú flexibilitu až do -40 °C , na čom záleží prakticky vtedy, keď posádka pred úsvitom v podmienkach pod nulou rozkladá ošetrovacie železo a hadice.

Ako Zlomenie hadice TPU Je postavený: Vrstva po vrstve

Frakovacia hadica je kompozitná štruktúra a jej výkon je len taký dobrý, ako je dobrá najslabšia vrstva v zostave. Pochopenie toho, k čomu každá vrstva prispieva, objasňuje, prečo hadice TPU pre ropné polia majú v porovnaní so štandardnými priemyselnými hadicami značné náklady – a prečo je táto prémia opodstatnená v prevádzke.

Vnútorná vložka

Vložka je prvým povrchom, ktorý je v kontakte s kalom, a povrchom primárneho opotrebovania v prevádzke výplňového materiálu. TPU vložky pre ropné pole sú zložené s tvrdosťou 90–95 Shore A – výrazne tvrdšou ako rad 80–85 Shore A typický pre ploché alebo všeobecné priemyselné hadice TPU – pretože tvrdosť priamo koreluje s odolnosťou proti oderu pri erózii kalu. Kompromisom je mierne zníženie pružnosti pri nízkych teplotách, čo je dôvod, prečo špecifikácie hadíc na zlomenie v chladnom podnebí niekedy vyžadujú mäkšiu zmes vložky s tvrdosťou bližšou k 85 Shore A, ktorá akceptuje o niečo kratšiu životnosť vložky výmenou za bezpečnú manipuláciu pri extrémnych mrazoch.

TPU na báze polyéteru sa vo všeobecnosti uprednostňuje pred polyesterom v aplikáciách vložiek na ropné polia. Polyester TPU je náchylný na hydrolytickú degradáciu pri trvalom kontakte s vodou – čo predstavuje významnú zodpovednosť pri prenose vyprodukovanej vody alebo akejkoľvek službe, pri ktorej je hadica medzi prácami naplnená tekutinou. Polyéter TPU si zachováva svoju pevnosť v ťahu a ťažnosť vďaka predĺženému ponoreniu do vody , čo je rozhodujúce pre hadicu, ktorá môže byť ponechaná nabitá cez noc medzi fázami lámania.

Výstužný balík

Výstuž určuje tlakovú kapacitu a únavovú životnosť. Lámacie hadice zvyčajne používajú vysokopevnostné polyesterové alebo aramidové opletenie. Uhol opletu je navrhnutý tak, aby optimalizoval rovnováhu medzi odolnosťou voči tlaku a axiálnou stabilitou — hadica, ktorá sa pod tlakom nadmerne predlžuje alebo sťahuje, vytvára nepredvídateľné zaťaženie spojov armatúr a môže v poľných podmienkach uvoľniť spojky.

Vonkajší kryt

Na mieste Frac sa hadice ťahajú cez štrkové podložky, prechádza ich ťažká technika a opakovane sa navíjajú a odvíjajú v abrazívnych podmienkach. Vonkajší kryt TPU odoláva tomuto mechanickému namáhaniu účinnejšie ako gumové alternatívy a na rozdiel od gumy nepraská ani nekontroluje povrch, keď je vystavený ozónu, UV žiareniu alebo postriekaniu uhľovodíkmi, ktoré je bežné na akomkoľvek mieste výroby. Vonkajší kryt tiež poskytuje prvú líniu obrany proti poškodeniu výstuže; hadica s viditeľným zosilnením by sa mala považovať za narušenú bez ohľadu na stav zostávajúcej vložky.

Koncové armatúry a spojovacie zostavy

Rozhranie medzi spojkou a hadicou je štatisticky najčastejším iniciačným bodom zlyhania v zostavách hadíc na frakovanie. Geometria stlačenej objímky musí byť presne prispôsobená vonkajšiemu priemeru hadice a konštrukcii steny; poddimenzovaný alebo nadmerný krúžok vytvára koncentrácie napätia, ktoré šíria trhliny pri impulznom zaťažení. API 7K vyžaduje, aby koncové spoje boli testované pri 1,5-násobnom pracovnom tlaku ako súčasť montážnej kvalifikácie a každá zostava by mala mať sériové osvedčenie o skúške nadväzujúce na túto konkrétnu udalosť dôkazného testu.

Chemická expozícia v Frac Service: Čo TPU odoláva a kde sú jej limity

Žiadny jednotlivý polymér nie je univerzálne kompatibilný s každou kvapalinou, s ktorou sa stretnete pri operáciách na ropných poliach, a TPU nie je výnimkou. Pochopenie hraníc chemickej odolnosti TPU je rovnako dôležité ako poznať jeho silné stránky.

TPU zvláda väčšinu chemických látok štiepiacich sa kvapalín bez významnej degradácie:

• Základná kvapalina Slickwater: Sladká voda a vyrobená voda v typickom rozsahu TDS spôsobujú zanedbateľnú degradáciu TPU počas dlhšej prevádzky.
• Reduktory trenia (polyakrylamid): Žiadny významný útok TPU pri koncentráciách na použitie v teréne.
• Alifatické uhľovodíky: Nafta, ropa a ľahký kondenzát vytvárajú minimálne napučiavanie v správne formulovanom TPU pre ropné polia – zvyčajne menej ako 5 % zmena objemu po 72-hodinovom ponorení.
• Zriedená HCl (až ~15%): Polyéter TPU vykazuje prijateľnú odolnosť pri teplote okolia; životnosť je kratšia ako pri prevádzke s vodou, ale primeraná pre štandardné práce na stimuláciu kyseliny.
• Biocídy, inhibítory vodného kameňa, inhibítory korózie: Pri typických koncentráciách terénneho spracovania tieto prísady nespôsobujú významnú degradáciu TPU.

Situácie, keď TPU dosiahne svoje limity, stojí za to poznať skôr, ako sa objavia v teréne:

• Aromatické uhľovodíky: Toluén a xylén spôsobujú výrazné napučiavanie TPU. Hadice prevedené na kondenzát alebo surovú ropu bohatú na aromatické látky by mali byť pred nasadením materiálovo kvalifikované pre tieto špecifické kvapaliny.
• Koncentrovaná kyselina: HCl nad 15–20 % alebo HF pri akejkoľvek koncentrácii progresívne napáda TPU. Úlohy štiepenia kyselinou pri vyšších koncentráciách vyžadujú potvrdené údaje o kompatibilite materiálu vložky od výrobcu.
• Zvýšená teplota kvapaliny: Chemická odolnosť TPU klesá pri zvýšených teplotách. Vložka, ktorá funguje prijateľne pri prevádzke s kyselinou 20 °C, sa môže rýchlejšie znehodnotiť, ak teplota kvapaliny na hadici stúpne nad 60 °C v dôsledku tepla čerpadla alebo návratu z vrtu.

Kontrola v teréne a odchod do dôchodku: Správa frakovacej hadice v prevádzke

Zlomenie hadice pri prevádzkovom tlaku je vysokoenergetická udalosť. Uložená energia v tlakovej hadici pri 100 baroch a priemere 4 palce je podstatná; zlyhanie spojky alebo prasknutie vložky môže spôsobiť vážne zranenie blízkemu personálu a nekontrolované uvoľnenie tekutiny na podložku. Štruktúrovaná inšpekcia nie je administratívna réžia – je to primárny mechanizmus na zachytenie degradácie predtým, ako sa stane bezpečnostnou udalosťou.

Kontroly pred zamestnaním

Pred každou prácou prejdite celú dĺžku hadice a skontrolujte, či nie je vonkajší kryt rezaný alebo odieraný dostatočne hlboko, aby ste odhalili vystuženie, lokalizované vydutia naznačujúce oddelenie vložky alebo poškodenie výstuže, zalomenia alebo ohyby, ktoré sa neuvoľnia, keď je hadica položená rovno, a akékoľvek spojky vykazujúce pohyb, koróziu na rozhraní objímky a hadice alebo poškodenie závitu. Každá hadica s odkrytou výstužou sa okamžite vyradí – bez výnimky. Vydutie kdekoľvek na tele je znakom zlyhania vnútornej konštrukcie a vyžaduje rovnakú reakciu.

Tlakový test po zamestnaní

Po fázach vysokej rýchlosti alebo vysokej koncentrácie propantu vykonajte hydrostatický test pri 1,5-násobnom pracovnom tlaku s vodou, kým sa hadica vráti do prevádzky. Toto zachytí poškodenie vložky, ktoré nie je viditeľné zvonka, a stratu integrity spojky skôr, ako sa prejaví v prevádzkových podmienkach. Zaznamenajte výsledky testu podľa sériového čísla hadice.

Monitorovanie opotrebovania vložky

Pri trvalom používaní kalu sa hrúbka steny vnútornej vložky progresívne znižuje pri každej práci. Periodická kontrola rezu a merania – odrezanie krátkeho úseku z hadice v plánovaných intervaloch a meranie zostávajúcej hrúbky vložky – umožňuje operátorom zostaviť model miery opotrebovania pre ich špecifický typ výplne, rýchlosť čerpadla a pracovný profil. Akonáhle hrúbka vložky dosiahne 50 % pôvodnej, hadica by sa mala vyradiť z prevádzky aj keď nie je viditeľné žiadne vonkajšie poškodenie, pretože zostávajúca hrúbka steny už neposkytuje dostatočnú bezpečnostnú rezervu proti prasknutiu.

Odchod do dôchodku na základe času a cyklu

Fyzická kontrola zachytí viditeľné poškodenie, ale nie všetky degradačné mechanizmy sú zvonka viditeľné. Šírenie únavových trhlín vo výstužných vrstvách, krehnutie vonkajšieho krytu UV žiarením a progresívna súprava stlačenia tesnenia spojky – to všetko sa vyvíja interne. API 7K a väčšina programov na správu hadíc pre operátora špecifikujú maximálne limity životnosti – typicky 5 až 10 rokov od dátumu výroby a definovaný maximálny počet tlakových cyklov —ako poistka proti poruchovým režimom, ktoré samotná kontrola nedokáže odhaliť. Hadice, ktoré dosiahnu tieto limity, sú vyradené bez ohľadu na ich vizuálny stav.
